Voici un montage développé par F5LGJ Olivier qui permettra à moindre coût et avec un peu d'huile de coude d'être QRV en 23cm ( In 144Mhz => Out 1296 Mhz ) .

Les composants employés dans ce montage , tout comme dans les autres montages de la ligne 23cm , sont relativement courant et ne poseront pas de grande difficulté lors de leurs approvisionnement chez les revendeurs habituels (voir la rubrique " Liens ").

Une chose à respecter lors de la réalisation des montages de la ligne 23cm , c'est de bien réaliser ses masses et blindages afin qu'ils ou elles soient irréprochables . C'est une bonne habitude à prendre , notament lorsque l'on commence à monter en fréquence .

La difficulté de ce transverter , comme beaucoups d'autres , c'est la réalisation de l'OL 1152 Mhz . En fonction de la qualité de votre réalisation et de la qualité du substrat ( Epoxy 16/10 ème ) utilisé , il se peut fortement qu'il y ai besoin d'augmenter les valeurs des condos CMS sur l'OL uniquement afin d'obtenir les niveaux souhaités à chaques étages afin d'attaquer le mélangeur ( SRA-2 ) dans de bonnes conditions .

Pour la réalisation du transverter , je ne saurais que trop vous conseiller de consulter le site internet de Olivier F5LGJ :

http://f5lgj.chez.tiscali.fr/

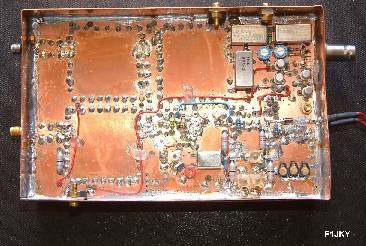

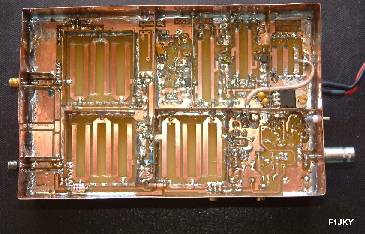

Vous trouverez ci-dessous un fichier ZIP téléchargeable contenant beaucoups de photos que j'ai réalisées ( F1JKY ) lors du montage de mon transverter v2 .Elles vous apporteront quelques compléments d'informations nécessaires à la réalisation de votre transverter 23cm .Il y a aussi qqes fichiers PDF mise à jour que vous pourrez également trouver sur le site de Olivier .

Les autres montages constituants la ligne 23cm sont disponibles ds cette même rubrique " Bidouilles " du site de l'ARRAD .

Chaine Em : PA 200mW - PA 2w - PA 16w

Chaine Rx : LNA ( préampli ) 23cm

Commutation Em / Rx : par Présence d'une tension sur l'Ame du Coax ou par PTT (Add-On décrit ds le fichier Zip et intégré ds la v3 du Transverter) .

Au final , un relais Coax CX-140D .

Bilan des Transverters opérationnels :

- Trcvt v1 ( prototype ) - fabrication : F5LGJ & F1JKY => OK

- Balise de Chamrousse sur base de Trcvt V2 - fabrication : F5LGJ => OK

- Trcvt v2 - fabrication : F1JKY => OK

Bilan des Transverters en cours de réalisation :

- Trcvt v2 - fabrication : F6GUU ex G3TMQ => OL en cours de finition

- Trcvt v3 - fabrication : F6GNK => Masses & Blindages OK , OL en cours

- Trcvt v3 - fabrication : F6GOR => Démarrage de la conception

Info de F6GUU Dick : Il a changé les valeurs de C102 et C103 de l'OL . Elles sont passées respectivement de 56 à 82pF et de 10 à 18pF .

Ceci confirme mes dires ci-dessus , quelques petites variantes au niveau des valeurs de condensateurs sur l'OL peuvent être nécessaire pour obtenir les bons niveaux .

NB : Suite à de nombreuses demandes , nous vous fournissions toute la documentation à notre disposition que ce soit sur ce site ou sur celui de Olivier afin de mener à bien votre réalisation , mais en aucuns cas nous vous fournirons les composants et / ou les CI nécessaires à cette réalisation .Nous restons néant moins à votre disposition pour répondre aux questions que vous vous posez .

Bonne Réalisation !!

Christophe , F1JKY & Olivier F5LGJ .
