Voici un montage fort simple à réaliser et qui vous permettra de sortir environ 200mW linéaire en 23cm .

J'ai tiré ce montage en faisant une extrapolation de la réalisation de YU3UMV parue dans VHF Com de 1986 ( montage également décrit sur ce site ) .

La Consomation du montage est de 100mA sous 13,8v pour une puissance de sortie de 235mW et d'entrée de 17mW .

Le seul conseil à respecter , c'est de bien soigner les masses , surtout celles des éméteurs des BFR-96 car c'est très important si vous souhaitez tirer le meilleurs partis de ces transistors .

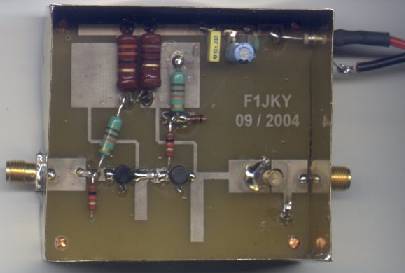

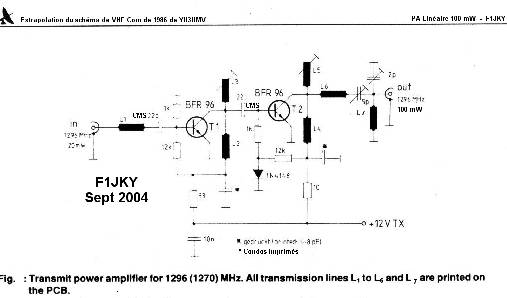

Sur ma réalisation , vous pouvez remarquer qu'en sortie du montage je n'ai utilisé qu'un seul CV au lieu des deux mentionné sur le schéma de principe .L'important , c'est d'utiliser un CV de très bonne qualité .... ici un petit Tronser de 5pF a très bien fait l'affaire .

Enfin , l'Epoxy utilisé est du 16/10ème standard en double face .En fonction de l'époxy que vous utiliserez , il vous faudra , peut-être , jouer du stub en sortie de chaques BFR-96 .

Bonne Réalisation !!!

F1JKY
