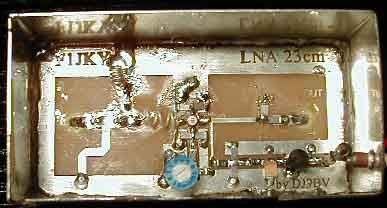

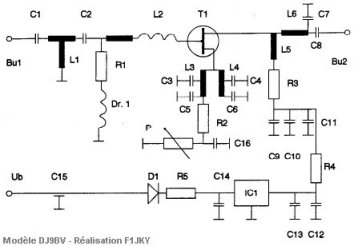

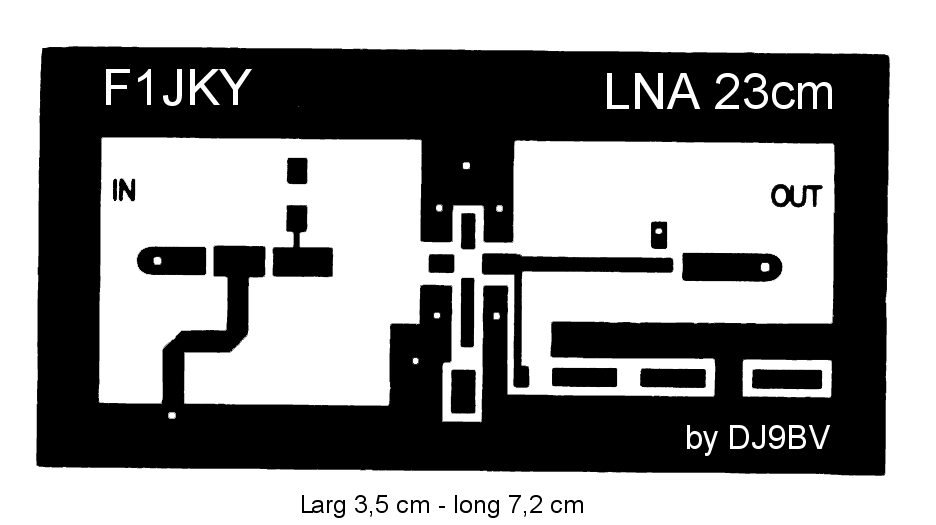

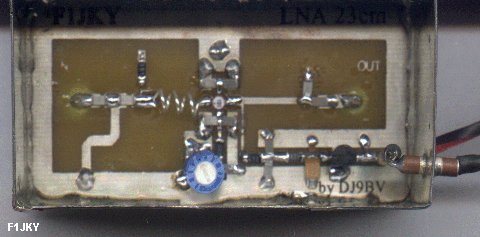

Mon but dans ce montage était d'arriver à construire ce préampli décrit par DJ9BV mais avec comme contrainte , de le faire avec de l'Epoxy 16/10ème double face .

En effet , DJ9BV , préconise de le réaliser avec du substrat TEFLON ..... mais quand on connaît le prix du téflon , on a vite fait d'oublier ce genre de montage à moins que l'on soit un puriste dans l'âme avec un portefeuille pas trop vide .... hi !!

Ceci dit , si vous avez la possibilité de le réaliser à la mode DJ9BV avec du téflon , il ne faut surtout pas vous géner car le résultat obtenu sera bien meilleur que ce que je vous propose .... A vous de voir .

Du coup , j'ai fabriqué une bonne quinzaine de selfs différentes avant de tomber sur la bonne valeur :

Diam = 2mm - long = 4mm - Nbres de Spires = 4 - Diam du fil = 0,5 mm - Hauteur de la base de la self par rapport à la surface de l'époxy = 2mm .

Avant de souder votre transistor , vous pouvez gagner 0,3 à 0,4 dB de NF en suppriment la piste servant à souder la Gate du transistor et la self L2 .

A la place , faire un trou suffisament gros pour que la Gate se trouve " en l'air " , donc elle ne doit plus toucher l'époxy ( tout comme L2 une fois soudée ) .

!!! Attention !!! NE PAS percer de part en part !!!

Il faut que cuivre de la 2ème face de l'époxy soit intacte .

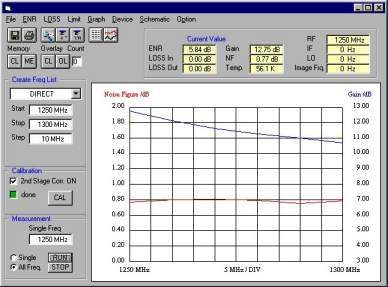

F5LGJ et moi-même sommes arrivés à changer ces capa pour que le filtre de réjection du 900 Mhz ( bande GSM ) soit mieux centré et par la même occasion trouver un compromi intéressant avec le NF .

Après plusieurs essais , les capa retenues sont :

des 1 pF de chez MURATA en boitié 0603 .

Réglage du potar :

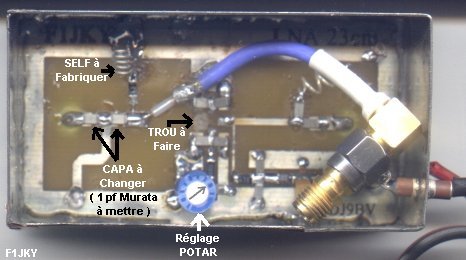

Voir photo ci-dessus ..... suivez la flèche ... hi !!
