PA 23 cm

in 100mW - out 2W

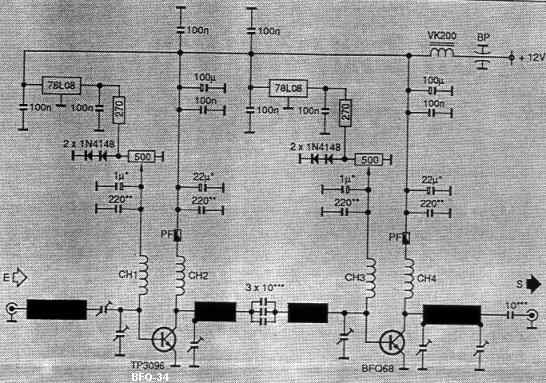

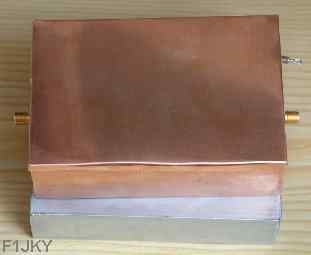

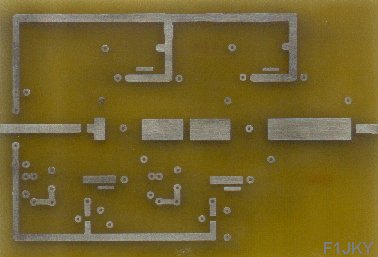

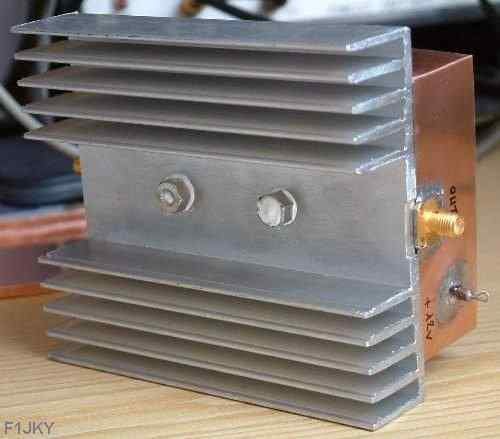

Le cuivre qui a été Argenté .... mais ce n'est pas une obligation !!

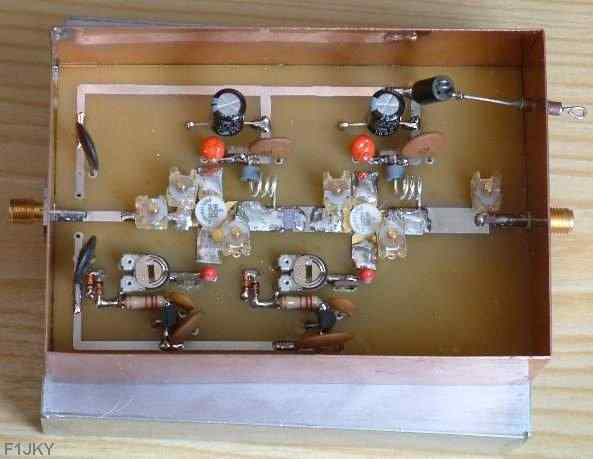

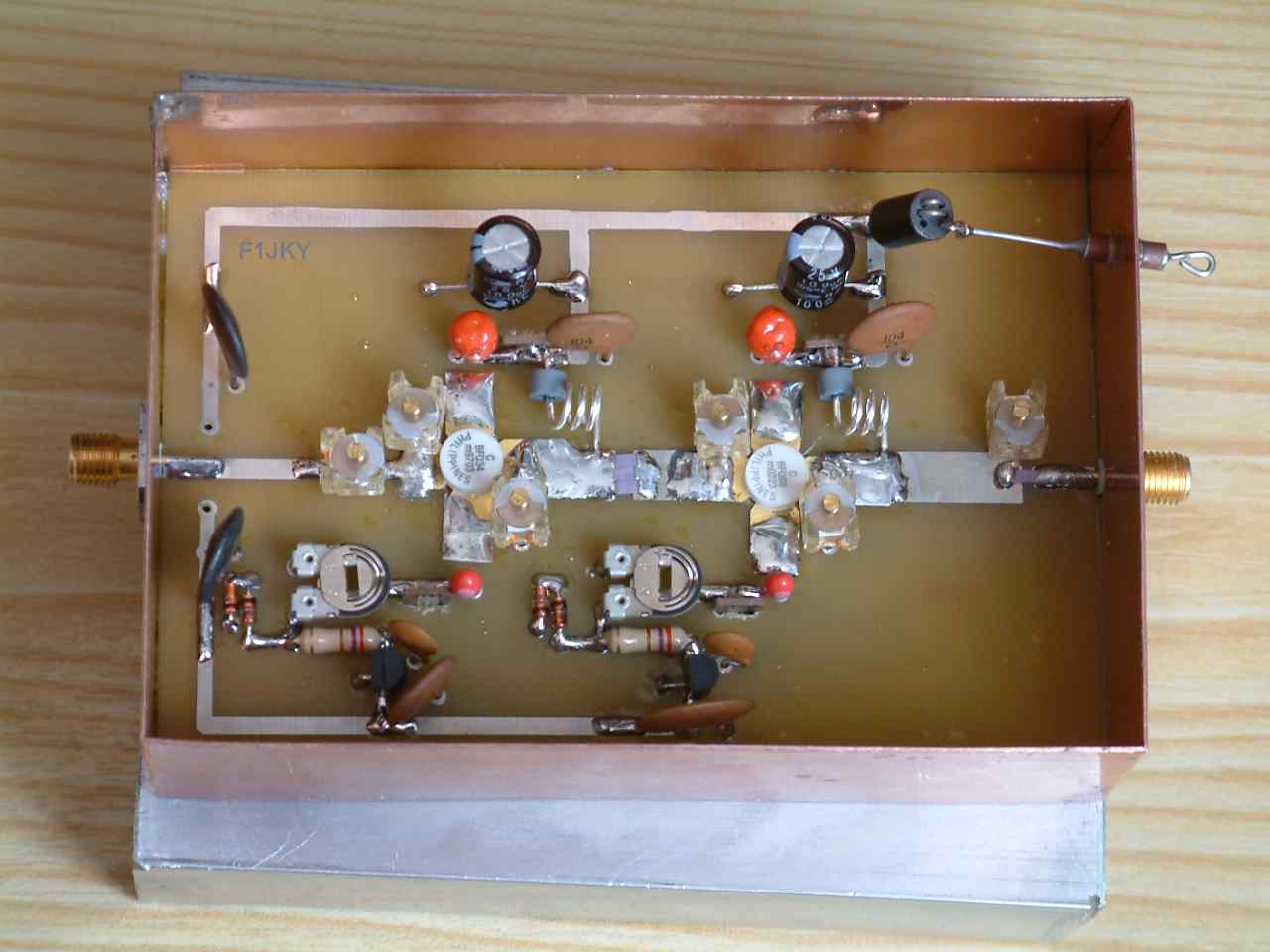

Vue du montage quasi fini puisqu'il ne manque que les selfs moulées de 0,15µH

Vous pouvez télécharger une image de meilleur qualité en cliquant dessus .

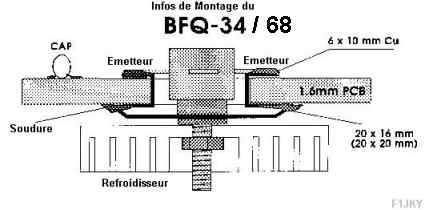

Vous trouverez le Datasheet du BFQ-34 & du BFQ-68

ds notre rubrique Datasheet .

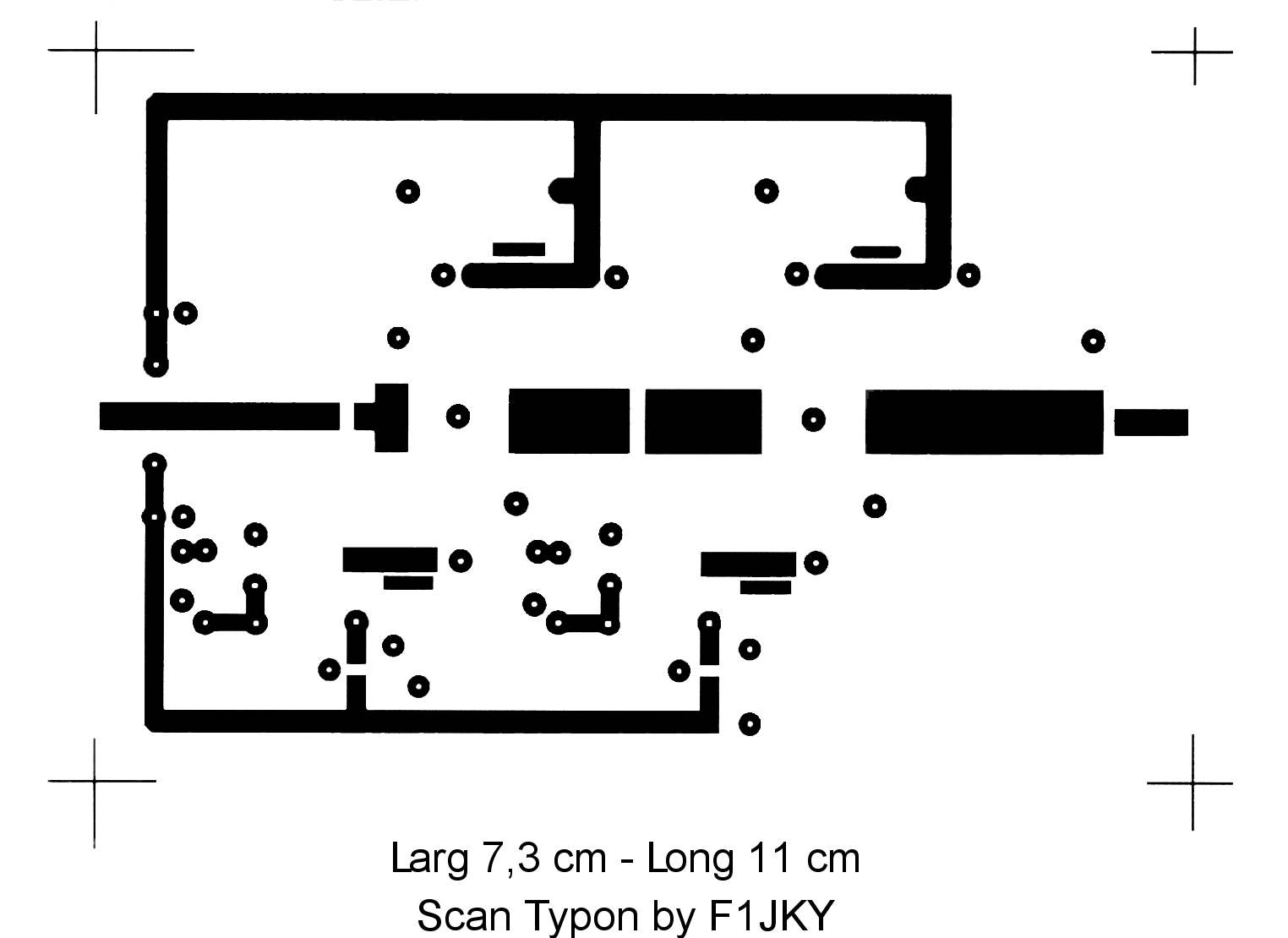

PCB du PA 23cm

( Format GIF - 41 ko )

PCB du PA 23cm

( Format Photoshop - 160 ko )

Doc Complète du PA

( !!! Attention !!! Fichier PDF Volumineux !!! - 4093 ko )



Le 17/05/2004 : Mesures et touillage des CV effectués avec succès !! 2w Au PA !!

Ces mesures ont été effectuées par Olivier F5LGJ .

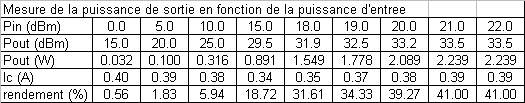

Nous obtenons +33.5 dBm OUT pour +20dBm IN. Consommation 0.4A, sous 14V. L'amplificateur est polarisé en classe A, ce qui explique son mauvais rendement a faible puissance. L'harmonique 2 est a -26dBc pour une puissance de sortie de 2.2W, le point de compression étant depassé. Pour en savoir plus , visitez le site de Olivier en cliquant ICI .



Un Merci tout particulier à Didier F1FPL pour m'avoir QSP ce montage

Bonne Réalisation !!!

F1JKY
