Si comme moi vous n'êtes pas complètement satisfait du Return Loss ( adaptation ) de votre Yagi 13cm F9FT 25Elts Large Bande d'avant Novembre 2005 et que vous voulez l'adapter sur 2320Mhz , voici la modif que j'ai faite ...

En effet , après avoir reçu mon antenne toute neuve de la maison Tonna (courant l'été 2005) dont je suis un fidèle client depuis des années ( antenne ayant un bon rapport qualité / prix ) , j'ai décidé de la mesurer pour voir ce qu'elle avait dans le ventre ..... je ne voulais pas claquer mon PA fraichement construit de 1,5Watt , hi !!

Eh bien , quelle fût pas ma surprise de constater qu'elle présentait , au mieux , sur 2320Mhz un Ros de 1,36 pour un RL de -16dB !!

Cette antenne était sensée être une version Large Bande, donc couvrir de 2300 à 2450MHz ... en fait, elle est "fonctionnelle" sur le début de bande au mieux. Une autre chose ne me plaisait pas, c'était les découpes des éléments constituant l'antenne qui étaient très aproximatifs. Après avoir pris contact avec la maison Tonna et après qu'il ait vérifier leur sotck de cette antenne large bande 13cm, ils ont décidés de changer de chaine de fabrication pour avoir une découpe irréprochable et par la même, revoir le Design de leur antenne afin de satisfaire au mieux leur clientelle ... chapeau bas !!! ... Suite à ce changement, j'ai acquis une nouvelle mouture de leur antenne Large Bande en Novembre 2005 et les Spec annoncés sont assez proche de ce que j'ai pu mesurer ... et la découpe des éléments sont inpeccables !

Donc, pour ne pas laisser perdre cette antenne et l'utiliser lors de mes sorties sur 2320MHz, je me suis dis autant essayer de la transformer en version 2320 MHz. Le RL de -16dB " au mieux " ne me satisfaisant pas, car cette mesure a été réalisée sans le cache plastique qui se place devant le cornet afin de l'étanchéifier, laisse présager rien de bien bon. Bien sûr, Tonna prend en compte dans ces mesures de ce fameux cache ( car il n'est pas neutre à 2,3Ghz !! ) , ce qui m'a poussé à faire la mesure avec afin de coller au plus prêt avec la réalité de leurs mesures .

Eh bien , c'est encore pire avec le cache !! Cette fois , elle n'est plus du tout dans la bande , mais juste en-dessous .Elle reste néanmoins utilisable pour les Oms peu regardant car elle présente un Ros de 1,53 . Cependant , l'éficacité de l'antenne ( rendement ) et sa bande passante deviennent vite un sérieux problème si l'on veut faire de la SSB et pas risquer de claquer un PA si l'on a pas pris la précaution d'installer un système de protection tel qu'un circualteur 13cm.

Ce problème a été constaté , a ma connaissance , sur au moins 2 autres antennes identiques qui sont beaucoups plus anciennes que la mienne qui date de l'été 2005 .

Ces mesures ont été effectuées avec un ARITSU S331C dument calibré ( appareil du pro ) .L'antenne , pour les mesures , a été placée en hauteur et dans un espace libre de toutes influences .

Vous allez le voir plus bas , la modification a effectuer pour retrouver une adaptation correcte est des plus simple puisqu'elle ne nécessite que de reprendre les trois premiers éléments directeurs .

Si vous effectuez cette modif , merci de me tenir au courant de votre résultat .... j'apprécierais beaucoups !!!!

Vous trouverez mon Email pour m'écrire , ICI .

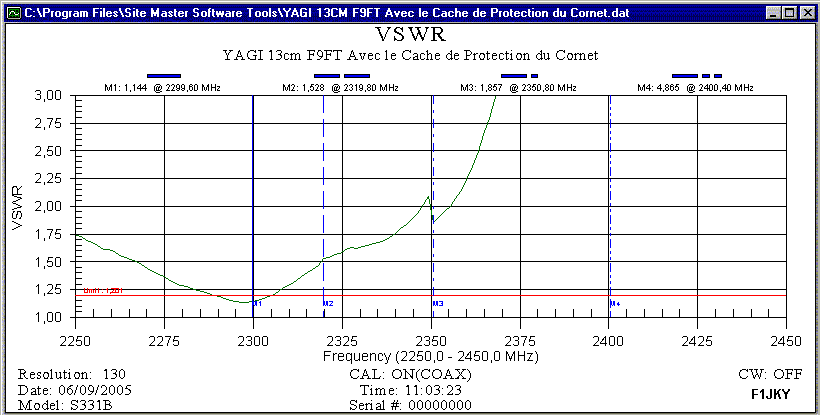

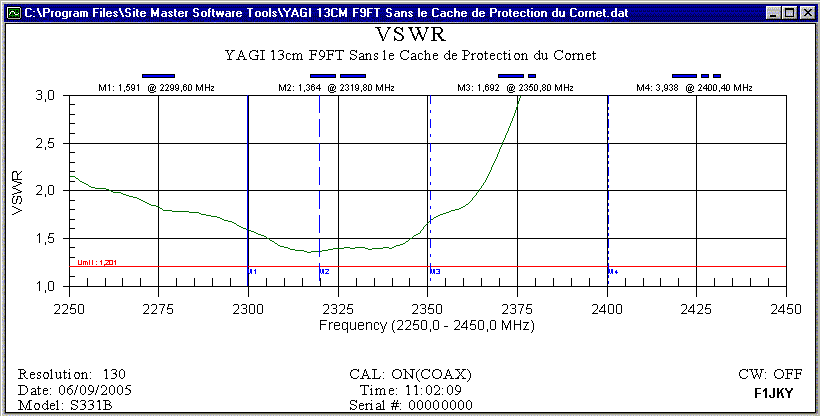

Pour commencer, voici les mesures de l'antenne tel que je l'ai reçue et montée, avec et sans le cache cornet :

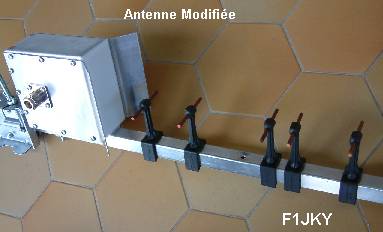

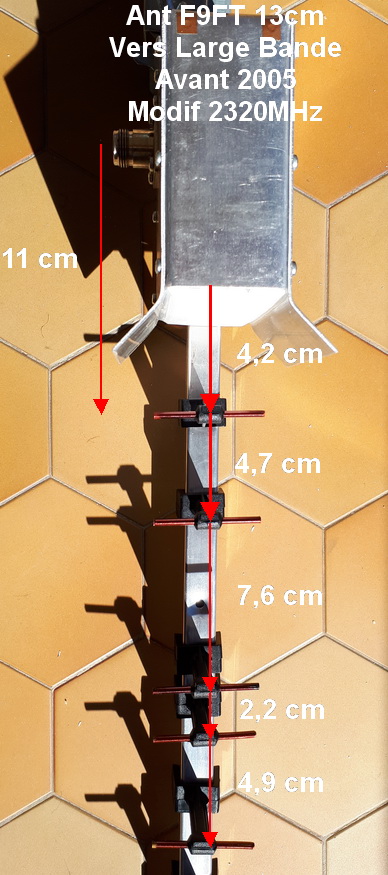

Pour effectuer la modif , il faut prendre l'élément D2 d'origine et le mettre à la place de D1 ensuite , prendre l'élément D3 d'origine et le mettre à la place de D2 et enfin prendre l'élément D1 d'origine , le limer pour le rammener à la une taille de 48mm et le placer à une distance de 7,6cm de D2 ... sa dénomination devient D3 .

NB : Vérifier que D2 d'origine mesure bien 49mm sinon il vous faudra le retailler à cette longueur .

Le reste des éléments directeurs ainsi que leurs écartements ne changent pas par rapport à l'origine . Je donne les écartements à titre indicatif uniquement .

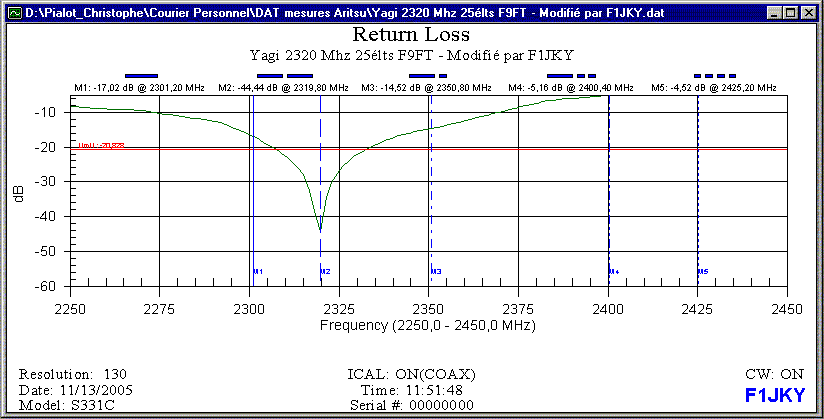

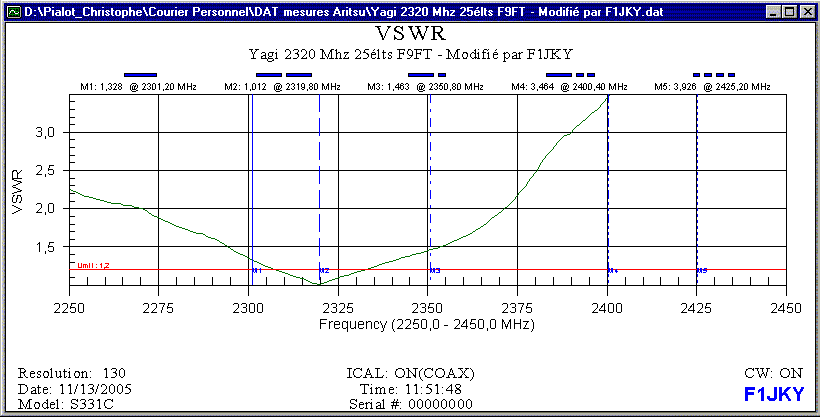

Une fois la modification faite , j'ai obtenu sur mon exemplaire un Ros de 1,01 et un Return Loss de -44 dB !! ..... ce qui n'a plus rien à voir avec l'origine .

Je n'ai pas effectué de simulation avec un quelconque logiciel informatique , j'y suis allé au filing et à force d'essais , je suis tombé sur ce résultat .

Les courbes founient pour illustrées cette description sont directement tirées de l'appareil de mesure et ne sont donc pas fantésistes . Par contre , je ne prétens pas avoir tiré le meilleur partie de cette antenne et l'on peut , peut-être , encore mieux faire mais en ce qui me concerne , ca me suffit bien ;o))

A mon avis , la 25 élts 2320Mhz de chez Tonna est un bon compromis pour démarrer facilement et rapidement sur 13cm . Il est certains que les puristes préféreront une parabole sur cette fréquence afin d'apporter un rendement bien suppérieur à la Tonna . Ceci dépendra des prétentions de chacuns et du but qu'il s'est fixé pour un trafic en SSB .

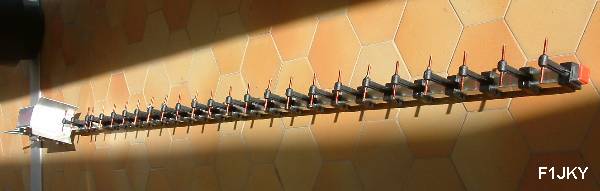

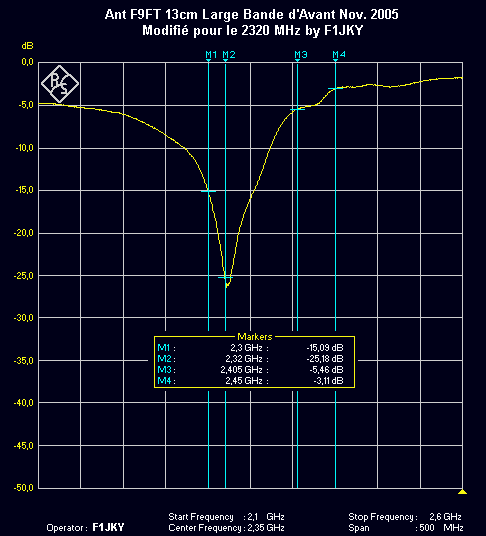

Voici les résultats en images :
