Générateur HF à base de Si570 réalisé à partir du Kit de K5BCQ & de K5JHF

Introduction :

Depuis quelques années, je me suis fixé comme but de m'équiper, petit à petit, de matériel de labo simple, suffisamment performant, de préférence Home Made et surtout à un coût de revient très raisonnable … ceci, bien entendu, afin de pouvoir effectuer un minimum de contrôle sur mes réalisations personnels rentrant dans le cadre de notre hobby, le Radio Amateurisme.

Pourquoi ce Générateur ? :

Et bien tout simplement car il rentrait dans mes critères. Ce générateur est assez simple à construire malgré une technologie à plus de 50% en CMS, qu'il fait appel à une technologie utilisant un composant de dernière génération (le Si570 de chez Silicon Labs) laissant entrevoir de bonnes performances et surtout un coût de revient modeste notamment pour la version CMOS.

Un autre critère m'a également séduit sur ce kit, c'est qu'il était totalement autonome à contrario des autres montages de ce type que je connaisse … notamment côté DL ou G (Merci à Patrick F6AZZ pour son aide pour les recherches sur le Net).

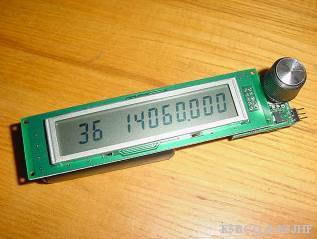

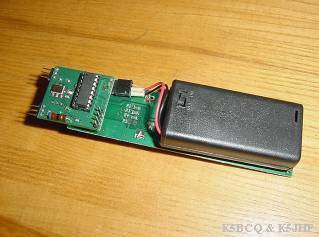

Pour prendre un exemple, les montages DL pilotent le Si570 via un port USB et nécessitent donc l'utilisation d'un ordinateur alors que ce kit avec son LCD, son micro processeur et son encodeur embarqué permet une utilisation totalement autonome du Si570.

N'oublions pas non plus un autre de ses avantages, c'est son très faible encombrement car comme bon nombre d'entres nous, je ne dispose que de très peu de place pour la bricole et la station radio à la maison … ;o)

Conclusion :

Voici un générateur qui mérite de se faire connaître et qui saura trouvez sa place dans votre coin bricolage pour vous rendre à coup sûr de bons services dans le futur.

Référence :

- Site internet de K5BCQ & de K5JHF : http://www.qsl.net/k5bcq/Kits/Kits.html

- Mesures et notice d'assemblage du Kit de K5BCQ & de K5JHF :http://www.cliftonlaboratories.com/si570_kit_from_k5bcq.htm

- Informations complémentaires de G3VBV sur le Kit de K5BCQ & de K5JHF : http://www.qsl.net/k5bcq/Kits/G3VBV.html

- Mesures de Spectre & de Bruit de Phase par Olivier F5LGJ ( !! CLIQUEZ ICI !!).

Christophe F1JKY .

Vous trouverez, en cliquant sur le lien ci-dessous, le dossier complet de ma réalisation contenant toutes les mesures de spectres et de bruit réalisé par Olivier F5LGJ.

Document sur le Générateur HF by F1JKY

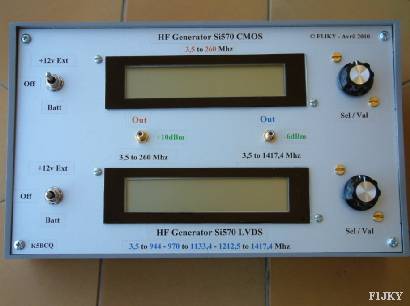

Comme vous avez pû le lire plus haut, mes deux générateurs HF ( un qui monte à 260Mhz et l'autre à 1,4Ghz ) ont été fait à partir du Kit de K5BCQ & K5JHF .

Le particularité de l'un de mes deux générateurs HF est d'avoir essayé de greffer un tout nouveau Si570 sensé monter à 1,4Ghz ( moyennant quelques trous dans la bande => voir document ci-dessus ).

K5BCQ & K5JHF avaient prévu cette possibilité dans leur kit d'un point de vue soft, mais ils n'avaient jamais essayer de monter un Si570 tel que celui-là sur leur kit ... eh bien c'est chose faite et ca fonctionne !!

J'ai fait partager ma satisfaction de cette réalisation au auteurs de ce kit ainsi qu'aux copains ( F6CXO, F5LGJ, F6AZZ, F5AXP ... et j'en oublie !! ) et ils se sont empressés de me pousser à présenter cette réalisation à CJ 2010 .

Et devinez quoi ? et bien je me suis vu remettre par les organisateurs de CJ ( entre autre par Philippe F6ETI ) le 1er prix dans la catégorie "Mesures" du concours de réalisations .

J'en suis toujours pas revenu qu'une modeste réalisation comme la mienne est intéressé un public de "bricoleurs" géniaux comme l'on peut en croiser à ce salon .

Je tiens à les remerciers pour leurs gentillesses et leurs encouragements pour mes futurs bricolages ( entre autre , en Hyper ) ... ceci est bien représentatif de ce salon spécialisé dans lesV/U/SHF & HyperFréquences en France .

Christophe F1JKY .
