Voici un montage très simple à réaliser pour qui veut , sans se casser la tête , recevoir sur 1,2Ghz la TV Amateur de sa région .

Il vous faudra un Téléviseur ou un simple Moniteur muni d'une entrée Audio / Vidéo ou d'une prise péritel afin de pouvoir visualiser les images .

Ensuite , il vous faudra un récepteur Satélite analogique , un bout de coax téflon , un condo de 1nF , une BNC ( par exemple ) et une antenne taillée sur la bande amateur .

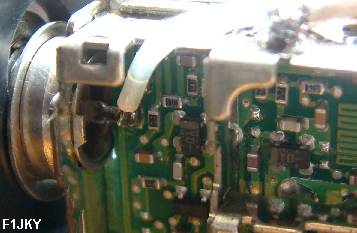

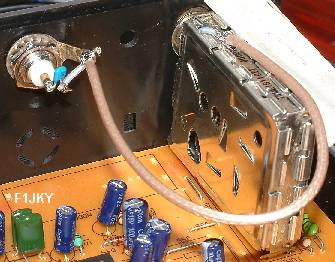

On pourrait très bien fabriquer un bouchon permettant de bloquer le +18vcc et le mettre directement à la suite de la fiche "F" ce qui éviterait d'avoir à mettre les mains ds le démodulateur Sat .... c'est effectivement une bonne solution mais j'ai préféré rajouter une deuxième sortie en installant une BNC afin d'avoir à demeur la possibilité d'utiliser la réception TVA via l'entrée BNC ainsi que la réception TV Sat analogique ( ou la TVA avec tête 10Ghz modifiée ) via l'entrée fiche "F" .Ceci peut éviter d'avoir à brancher et débrancher l'installation en fonction de la réception désirée ce qui peut se révéler intéressant ds le cas d'une installation à long terme .

On pourrait très bien rajouter à cette modif , un inter permettant la présence ou non du +18vcc sur la BNC , ce qui pourrait être intéressant ds le cas de l'ajout d'un préampli en tête de mât juste derrière l'antenne .

Pour mes essais , j'ai utilisé comme antenne une simple GP que j'ai couché sur le côté pour la passer en horizontale ....... c'est pas très académique , je vous l'accorde , mais ca marche qd même ! hi !

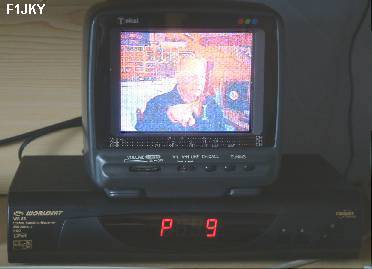

Ce qu'il faut qd même savoir , c'est que l'antenne est à l'intérieur du QRA derrière le mur ..... même pas derrière la fenêtre !! et comme vous pouvez le voir plus haut , la photo faite ce jour de la réception de la transmission de Jacques F5LXN via le relais de Montaud puis via le relais de Chamrousse , reste qd même tout à fait "comestible" .

Cette GP 1,2Ghz est décrite sur ce site de l'ARRAD rubrique Bidouilles si des fois cela vous tante mais si vous voulez qqe chose d'un peu plus performant , il faudra passer à de la double quad par exemple qui reste assez facile à construire .C'est une antenne que je compte bien réaliser prochainement .

Pour la réception des images une fois que votre installation est prête , il vous faudra connaître la fréquence à écouter en 1,2Ghz ( par ex : 1246 Mhz pour Chamrousse ) pour pouvoir programmer votre récepteur sat .Certains récepteur sat accepte directement la fréquence FI donc là pas de pb il faut rentrer directement votre fréquence 1,2Ghz .D'autres récepteur sat ne veulent que la fréquence de réception en 10Ghz que saurait écouter une tête sat standard .Ce n'est pas grave , il vous faudra faire un petit exercice de calcul en ayant au préalable mis la main sur la notice de votre récepteur sat .

Vous vous mettez sur un programme ( une chaine ) de votre récepteur sat que vous n'utilisez pas habituellement , vous choisissez un numéro de tête de LNB qui va correspondre à une fréquence d'OL comme par exemple 9750Mhz .

Maintenant , il va falloire rentrée la fréquence 10Ghz qui a comme FI 1246Mhz ( Fréquence de réception local de TVA , vous , vous mettrez la votre bien sûr ) .Donc le calcul est simple :

9750Mhz + 1246Mhz = 10996Mhz

Vous venez de trouver la fréquence 10Ghz qui correspond à la fréquence FI que vous avez besoin pour recevoir la TVA en 1,2Ghz .

Maintenant pour avoir le son en plus de l'image , il vous faudra connaitre quel est le standard utilisé ds votre région car pas tous se calque sur un écart image / son de 6,5Mhz ( c'est en principe du Mono ) .

Bonne Réalisation .

Christophe , F1JKY .
