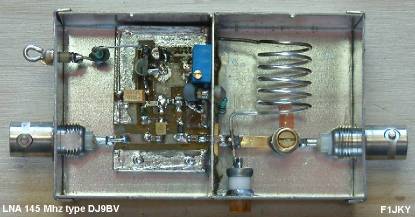

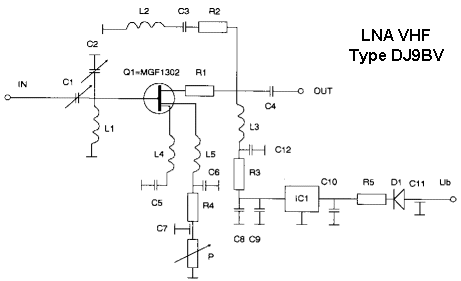

Voici un montage performant qui satisfera plus d'un OM exigeant .

Ce montage est composé en majorité de CMS . Pas de panique , car avec un peu d'exercice et de soins , cela ne pose pas de gros pb .Les CMS ainsi que tous les composants de ce montages , sont facilement trouvable chez les revendeurs habituels de composants que vous trouverez dans notre rubrique " Liens " .

Ce LNA est plus particulièrement adapté à du trafic SSB Terrestre & EME pour peu que l'entrée du LNA soit bien soigné afin de tirer le meilleur NF possible .

Ceci dit , qui peut le plus ........

Ce LNA va équiper prochainement le relais R2 de Grenoble . Certe , c'est un peu luxueux pour un relais urbain , mais cela nous permettra de voir la tenu du LNA dans un environement passablement pollué par des émissions en tous genres en commancant par les emissions des relais GSM & DCS présent sur le site .

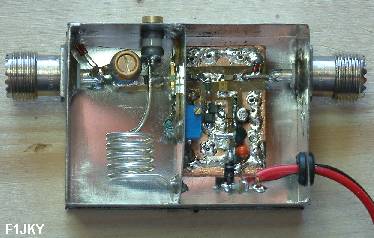

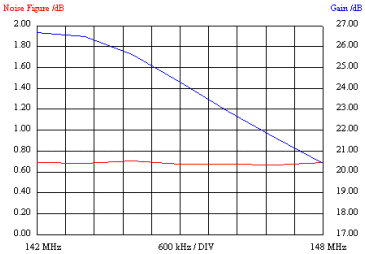

Côté performances , un de mes vieux exemplaires a été mesuré cette année à CJ avec un Gain de 24dB et un NF de 0,8 dB . La qualité de réalisation de mon vieux LNA n'était pas à la hauteur de ce dernier que je viens de réaliser , du coups , j'en ai profité pour le remettre à niveau en même temps que cette nouvelle réalisation .Ce qui prouve que l'on peut avoir un bon résultat même si l'on manque un peu d'expérience dans la réalisation de ce genre de montage .Ceci reste vrais pour notre exemple en VHF car dès lors que l'on monte en fréquence au delà de 144 Mhz , les choses se compliquent peu à peu sans pour autant être insurmontable .

Pour l'instant , les mesures que j'ai pu effectuer sur ce montage sont à première vue encourageante pour la suite . J'ai réglé le gain à 20dB pour une conso de 10mA sous 13,8v . Reste maintenant la mesure de NF qui sera faite prochainement par Olivier F5LGJ .

Bonne Réalisation !!

Christophe , F1JKY .
