Tout d'abord , un grand MERCI à Gérard F6CXO pour son aide sans qui cette réalisation n'aurait jamais vue le jour .

Ce montage ne pose pas de problème particulier à sa réalisation hors mi qu'il faut quand même décapoter le MX20 pour ensuite proccéder à la modif de la tension de polar . Les composants en CMS se trouvent assez facilement ( Electronique Diffusion par exemple ) , mais vous pouvez le réaliser en composants discret classic de bonne facture .

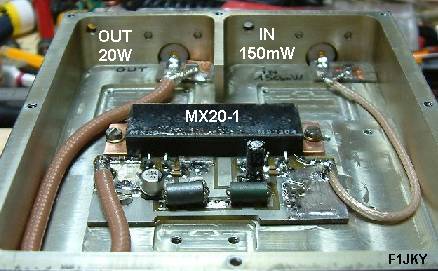

N'hésitez pas à surdimensionner le radiateur afin de refroidir suffisament l'hybride MX20-1 en n'oubliant pas de mettre de la graisse silicone blanche ad-hoc entre la semelle de l'hybride et le refroidisseur pour assurer un bon échange thermique .

L'hybride MX20-1 se trouve avec difficulté car il est obsolette pour nos revendeurs habituels . Il faudra donc , chiner dans les brocantes RA en se rapprochant de l'ancien matériel de type radiocom 2000 .

Un conseil ....... prenez en grand soin , car vu sa rareté, il serait bien dommage de le fumer avant même de l'avoir usé en Trafic Contest ou en ATV .

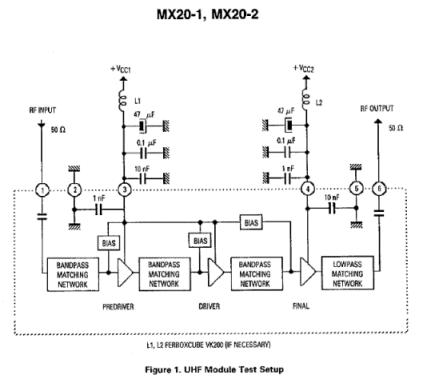

L'hybride MX20-1 en ma posséssion n'est visiblement pas tout à fait le même que celui de la doc ci-dessus .

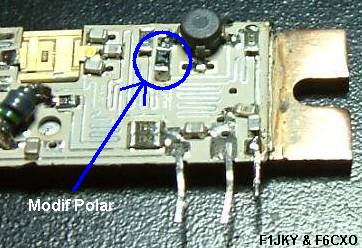

La résistance CMS de 1K est devenue 1,5K , du coups la résistance à ajouter en // est passée à la valeur de 360 Ohms .

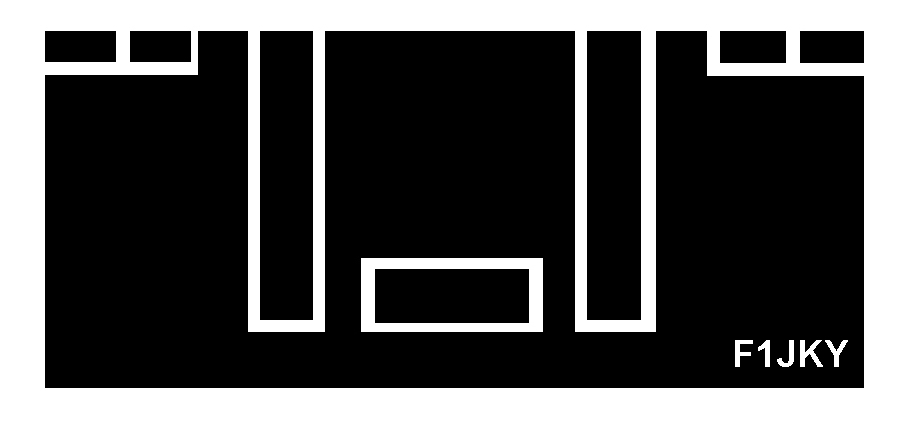

NB : N'oubliez pas de relier TOUTES les masses entre elles sur la bordure du circuit imprimé à l'aide de clinquant de cuivre ou de via fait avec des queues de résistance ou encore des rivets de traversées.
