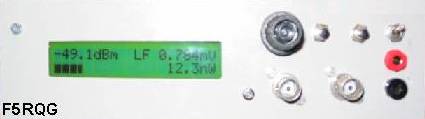

Vue d'ensemble du Milli Wattmetre Fini
|

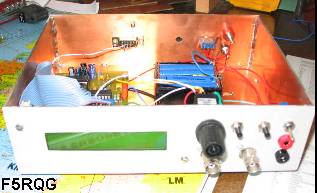

Vue Intérieur du Milli Wattmetre
|
Milli Wattmètre Analogue
Digital
( avec la permission de OZ2CPU
)
|
|
|
|
Vue d'ensemble du Milli Wattmetre Fini
|
Vue Intérieur du Milli Wattmetre
|
Nous avons reproduit le milliwattmètre de Thomas, OZ2CPU.
Cet appareil permet de faire des mesures de puissance linéaires allant de 1 Khz à 500 Mhz. Des mesures de puissances relatives seront possibles au delà et jusqu'à 900 Mhz.
Puissance d'entrée admissible : -60 à +30 dBm, soit 1nW à 1 Watt.
Une routine logicielle permet de calibrer l'appareil à partir de 5 points de fréquences. Cette calibration assurera une précision de mesure inférieur à 0.5 dBm dans la plage linéaire.
La calibration sera enregistrée dans l'EEPROM du microcontroleur, PIC 16F876.
La tête RF est constituée d'un amli logarithmique, AD8307
Principe de fonctionnement :
L'ampli logarithmique converti la puissance d'entrée RF en une tension variable de 0,5 à 2,5 Volts et de facon linéaire.
Cette même tension est traitée par le microcontrôleur grace à son converstisseur Analogique-Digital interne, 10 bits.
Ainsi tout le traitement mathématique est assuré par le microcontrôleur, et ensuite envoyé sur l'afficheur LCD. (LCD 4 bits, 2x20, protocol HITACHI)
Le fichier milliwatt.hex est un fichier objet directement exploitable par votre programmateur de PIC.
L'interface RS232 permet une liason avec un ordinateur qui recupère des séries de mesures et les exploite sous forme de graphiques.
Ce logiciel fonctionne sous Windows : mw_logger
Ci-dessous, tous le nécessaire pour faire les cartes :

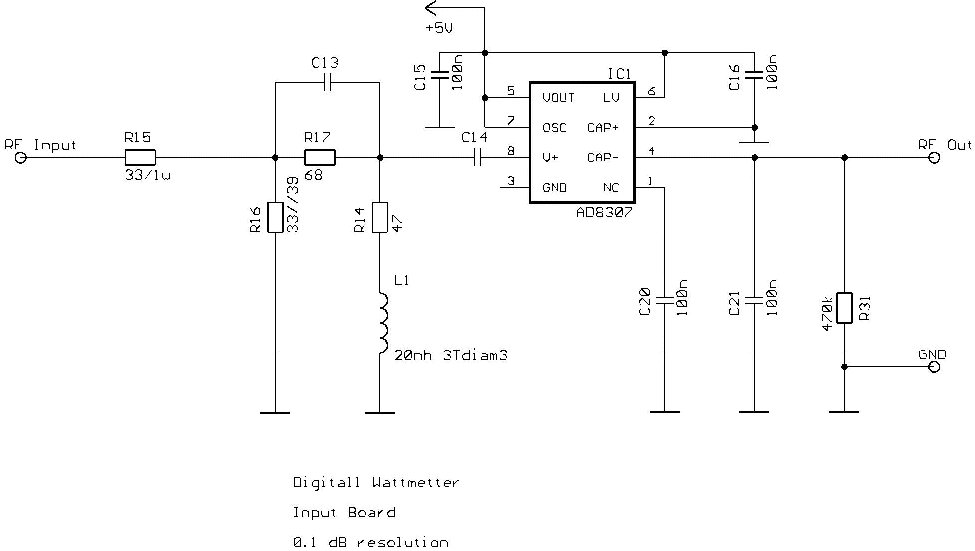

Le schéma de la tête RF

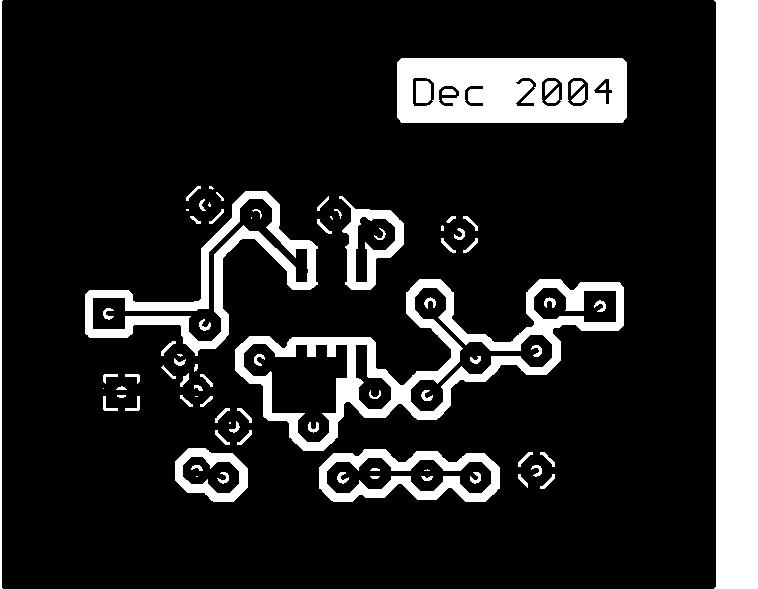

Le PCB de la tête RF : milliwattRFpcb.ps
NB : la patte 3 de l'AD8307 est non connecté
Donc relié
à rien, même pas à la masse !

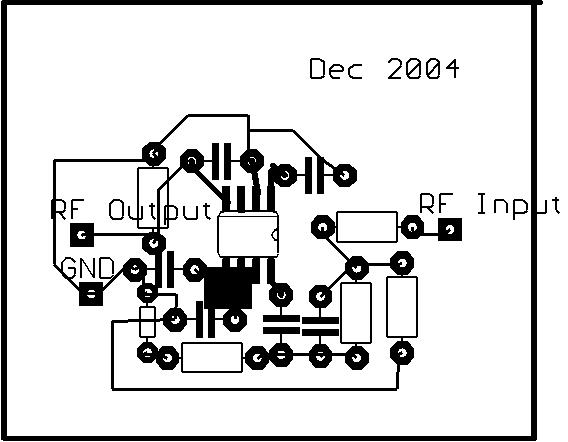

L'implentation
des composants de la tête RF

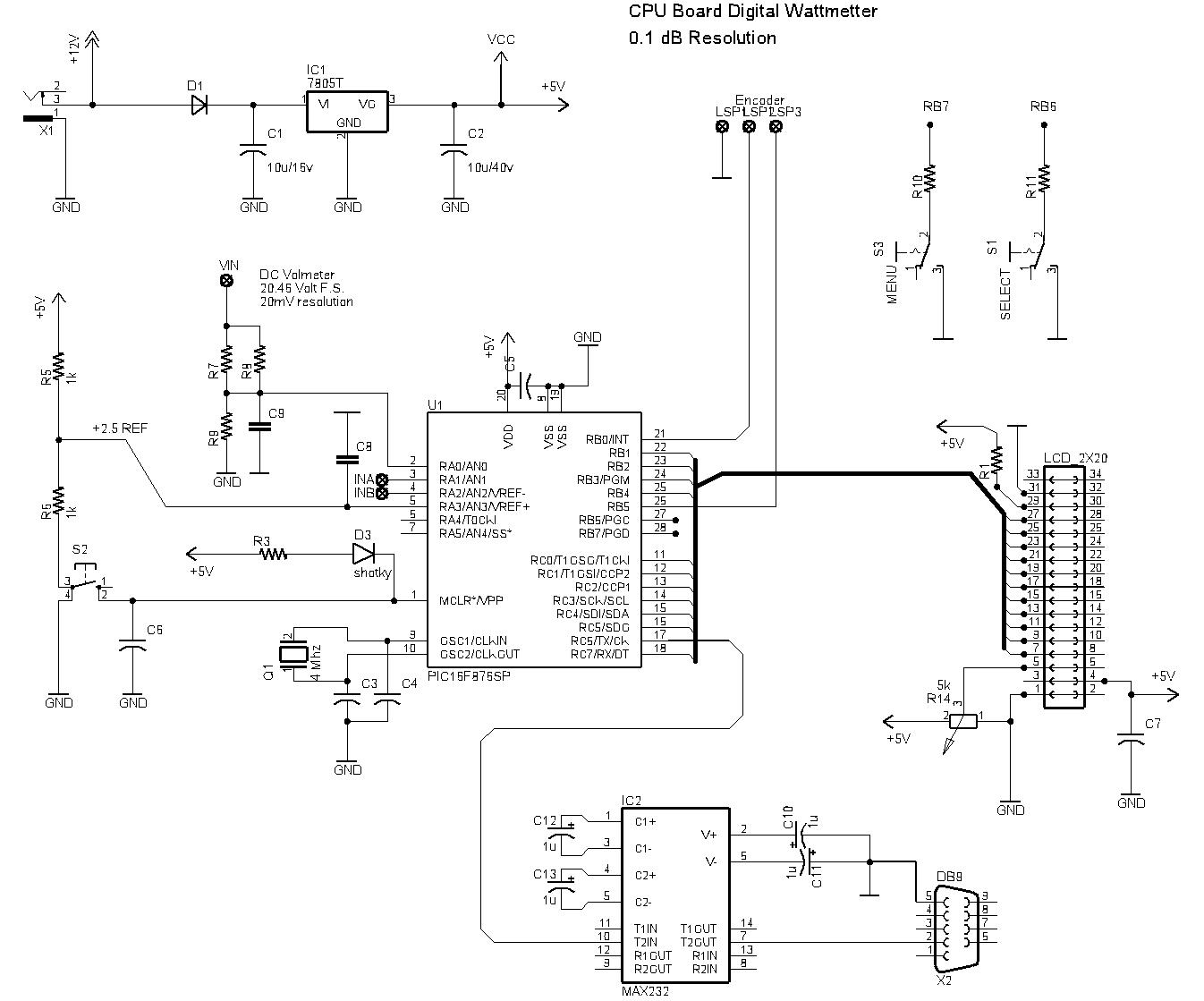

Le schéma de la carte CPU

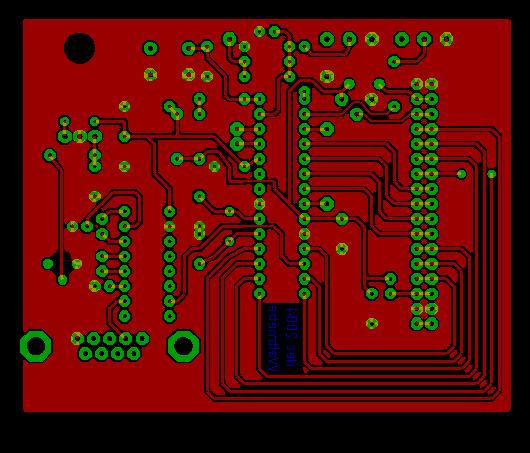

Le PCB de la carte CPU: milliwattCPUpcb.ps

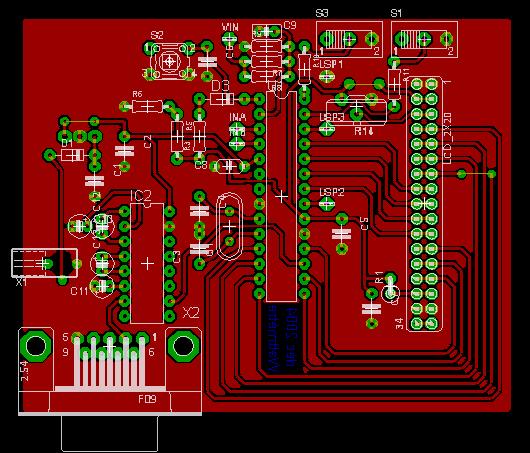

L'implentation des composants de carte CPU
(attention, il y a 3 strap)
!!! ERATUM !!!
Voici une remarque faite par Eric F5ODA dont il faut tenir compte !!
"J'ai remarqué une erreur sur le circuit imprimé concernant la tension de référence de 2.5 v qui doit arrivé sur la patte 5 du pic.
D'après le circuit imprimé sur la patte 5 on aura une tension de 5V délivré par le 7805. Modification faite j'ai
pu récupérer le +2.5v du pont diviseur pas de soucis (juste une piste a couper et un strap à mettre pour envoyer le +5v sur la patte 20 du pic.
après cette modif rien de plus de remarqué ici."Encore Merci à Eric pour son mail !!
Si nous trouvons du temps, nous ajouterons des résultats de nos mesures concernant l'ampli log AD8307
F5RQG , F5LGJ & l'équipe de l'ARRAD.
