Voici un petit complément , version photos , de l'article de F5RQG et de son créateur OZ2CPU .

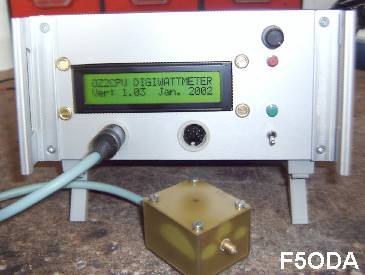

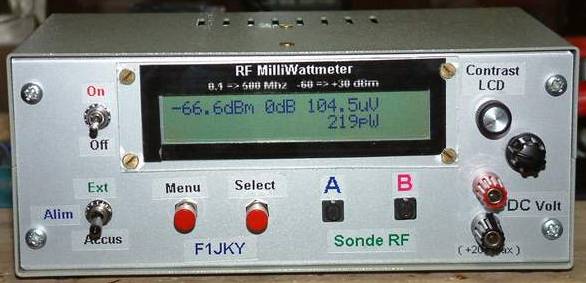

Ce milliwattmètre vous apportera très certainement satisfaction ... ce qui a été mon cas .Il est assez simple à réaliser et la précision de la mesure est plutot bonne pour de la réalisation amateur .Certe , ce n'est pas un appareil professionnel , mais il n'a pas à rougir de ces performances sans compter qu'il est doté de plusieurs menus très intéressant ( ce qui facilitent grandement les manips ).

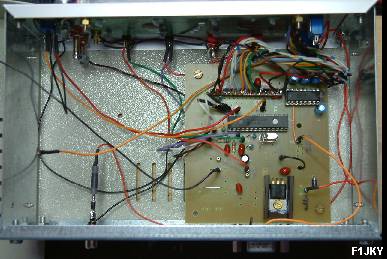

J'ai eu l'opportunité de comparer ma réalisation à celle réalisé par F1TTW à partir d'un Kit vendu par Kanga US . Leur kit est fait sur la même base que le montage de OZ2CPU , un PIC 16F876 , un AD8307 , un LCD .... a telle point que l'on se demanderait presque , qui a copié sur qui ;o))

La version de OZ2CPU est tout de même plus complète , elle propose plus d'option du type : un voltmètre DC & la possibilité de faire une mesure de Ros en utilisant deux sondes .Le moins , c'est qu'il vous sera nécessaire d'utiliser un peu plus d'huile de coude pour le réaliser que pour la version de Kanga US , car tout est à faire ! ;o))

Côté QSJ , la version de OZ2CPU vous reviendra à environ 80 Euro , alors que le kit de Kanga US sera au alentour de 110 Euro .

Côté calibrage , l'OZ2CPU est plus intéressant car il a prévu 5 points de référence contre 3 pour le Kanga .L'incidence direct de ceci , est sur la précision de la mesure .De même , nous nous sommes rendu compte que l'OZ2CPU , en tous cas ma version , est plus précise dans sa mesure dès lors que l'on s'éloigne dans les négatifs par rapport au 0dBm de référence .Plus on va chercher le pouillème de dBm , plus l'erreur de mesure grandie tout en restant raisonnable .

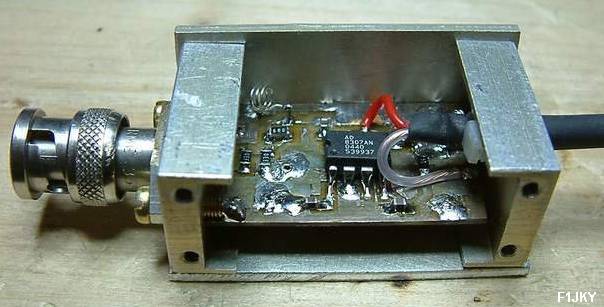

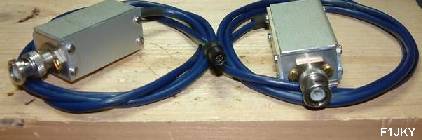

En ce qui concerne les sondes à AD8307 , j'ai personnellement opté pour les séparer du montage initial afin d'avoir la sonde la plus proche possible de la source à mesurer et ainsi être le plus précis possible dans la mesure .Dans le kit de Kanga , tout est intégré dans le même boitier , sans possibilité de déporter la sonde .... à moins d'une modif de votre crue .

La dynamique de ma version de OZ2CPU est de l'ordre de -62dBm à +30dBm , quand à celle de Kanga , elle est ( sur celle que j'ai eu entre les mains ) de -66dBm à +30dBm .

A noter que le kit de Kanga US est très soigné , c'est une très belle réalisation .

Que vous choisissiez de réaliser l'un ou l'autre , vous serez agréablement surpris par ce milli Wattmètre .
