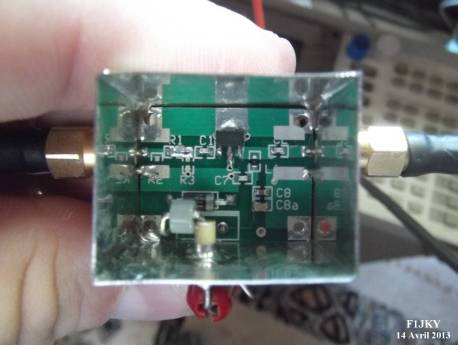

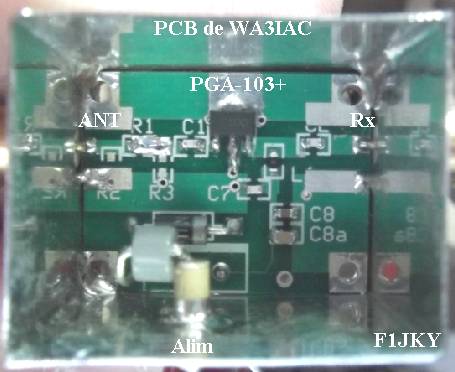

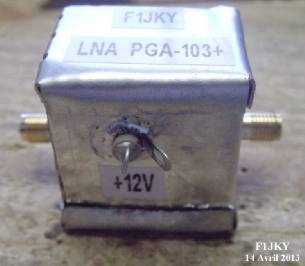

Dans le but d'expérimenter rapidement ce nouveau MMIC prometteur, j'ai fait venir dans un premier temps un kit comprennant le PCB + les Composants de chez WA3IAC. J'ai simplement rajouté quelques capas de découplage supplémentaire sur l'alim, remplacé R1 par un morceau de clinquant à la taille de la piste manquante et enfin intégré le PCB dans un boitier home made suffisament haut pour éviter les effets indésirables du capôt en le refermant.

La prochaine étape sera d'essayer 2x PGA-103+ en cascade sur un PCB de chez Mini-Kits et pourquoi pas pondre aussi un PCB de mon cru pour cette fois-ci utiliser toujours 2x PGA-103+ mais avec un filtre entre les deux étages afin de spécialiser ce futur LNA sur une bande bien précise histoire de voir ce que cela pourrait donner ... encore du bricolage en perspective, reste à trouver le temps maintenant pour les réaliser, hi !! ;o)

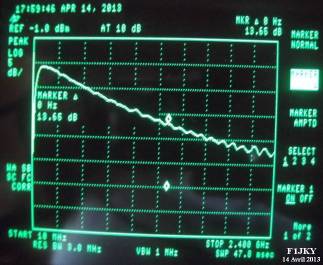

Mes essais avec ce nouveau MMIC sont très prometteur car il n'a jamais été aussi facile de construire un LNA avec un NF aussi bon sur une aussi large bande. Bon maintenant, d'autres essais sont à faire pour vérifier l'IP3 annoncé par le fabricant et voir si ces LNAs peuvent être utilisé dans notre trafic Ham.

Je pense que pour du trafic TVA/DATV cela devrait être Ok, reste à voir pour de la SSB et comment se comporte ces bestiaux avec un filtre devant le nez.

En attendant, pour trois francs six sous, on peut avoir un LNA intéressant et facile à réaliser.

Christophe, F1JKY.
