Voici une petite réalisation à la porté de tous qui se rendra très utile dans vos futurs réalisations de montage HF et vous permettra également de trier vos tioirs de composants de récupération rempli de " Ca Peut Servir " mais dont on igniore les valeurs .

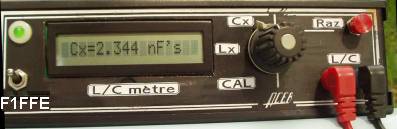

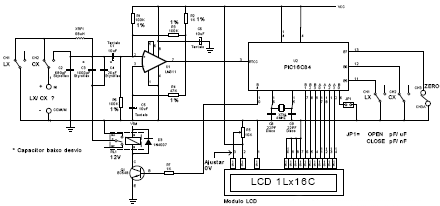

Ce montage est à l'origine de TA2CBA & de PY2CSU . Il a ensuite été repris et décrit par F6BON sur son site internet que je vous invite à visiter pour notemment récupérer toute la documentation nécessaire à la réalisation de ce LCmètre :

http://f6bon.albert.free.fr/lcmetre.html

Je ne reviendrais pas sur la façon de réaliser ce LCmètre , car tout est suffisament décrit par F6BON .

Cependant , une ou deux précisions supplémentaires :

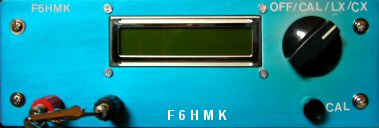

- Patrick F6HMK de l'ARRAD , nous a modifié le fichier HEX du programme du PIC afin que les fusibles du Pic se positionnent automatiquement dans ICProg car si les fusibles à la programmation du Pic ne sont pas positionnés correctement , le programme ne fonctionnera pas ou pas correctement avec le reste du montage .

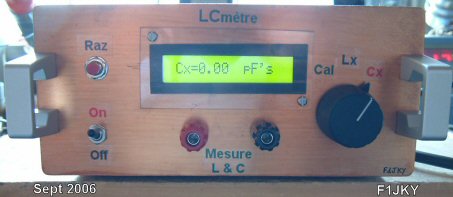

- Les points de mesures + & - ( Lx/Cx ) de la platine devront être cablés au plus court des bornes type " fiches chassis bannanes " fixés sur la facade avant de votre réalisation . Ceci vous permettra de diminuer le delta d'erreur de mesure surtout en mode Capacimètre . Ce problème est moins marqué en position Selfmètre .

Les composants nécessaires à la réalisation de ce LCmètre sont très facilement trouveable dans le commerce . Pour notre part , nous nous sommes fournis chez Dahms Electronic ( http://www.dahms-electronic.com ) pour les deux condos de précision .

Conclusion :

Pour environ 40 Euro et un peu d'huile de coude , vous aurez un LCmètre qui sera très précis pour un montage amateur . J'ai eu l'occasion de comparer les performances de ce montage avec un produit commercial de chez AADE et je peux vous dire que ce montage peut garder la tête haute . Il en a surpris plus d'un ... à commencer par moi , hi !

Cette réalisation est très très bien placé en terme de Prix/Performances par rapport à tout ce que vous pourrez trouver sur le Net et dans les catalogues connus ( Conrad / Sélectronic .... ) .

Donc , si vous chercher un LCmètre .... il est fait pour vous !!

A vos fer à souder !!

Christophe , F1JKY .

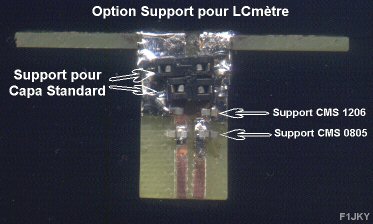

Voici un petit support de mon cru , tout bête mais qui vous servira pour pouvoir mesurer plus facilement les Capas de récup qui ont donc , des pattes courtes , ne pouvant pas faire contact entre les deux bornes de mesures .

Ce support vous servira aussi à mesurer les Capas CMS de type de boitiers 1206 & 0805 .

Ces supports ont été fabriqués à partir de support de CI de type standard , pas tulipe !

Pour les Capas classic , j'ai simplement découpé le support CI et gardé le tout intact . J'ai juste écarté les supports ainsi obtenus pour avoir un pas de 5,08 et de 2,54 .

Pour les Capas CMS , j'ai extrait la partie métalique du support CI qui a été venpirisé pour l'occasion et je les ai soudé à bonne distance pour pouvoir dans l'un mesurer une Capa CMS 1206 et dans l'autre , une capa CMS 0805 .

Ce support vient se fixer sur les bornes de mesures de la facade avant du LCmètre pour être connecté au plus court afin d'éviter les erreurs de mesures .

Malgré que ce soit un proto , ce support donne entière satisfaction , même avec les CMS .

Christophe , F1JKY
