Par le passé, en cherchant sur le Web tout autre chose, je suis tombé sur une vidéo Russe expliquant comment changer les Filtres Céramiques 455KHz d'origine du poste ( CF1002, CF1003 & CF1005 ) car ils vieillissent très mal ... provoquant à terme une remonté de bruit violente en réception, un peu comme des craquements comme s'il s'agissait de statique dû à une mauvaise météo.

Eratum : En discutant avec des copains sur la liste Hyper à propos d'un autre type de poste ( Kenwood : https://youtu.be/3Y8U4BWac3w ) qui présentait le même genre de soucis de filtres céramiques HS, j'en suis venu à faire le rapprochement avec le pb des filtres des FT-8xx ... en fait, il s'agît là d'une belle erreur de design qui ne respecte pas la datasheet de ces filtres céramiques. En effet, ces filtres ne supportent pas du tout d'être parcourus par une tension continue, ceci provoque à terme une électrolyse et conduit à la dégradation irrémédiable du filtre. Pour éviter cela, il faudrait rajouter une capacité CMS en entrée et en sortie de chacuns de ces filtres. Personnellement je n'ai pas encore eu le temps de le faire, mais dès que j'ai un moment je pense rajouter des capas CMS en 0603 ( ou 0402 si je me sens d'attaque ) de valeurs proche de 1nF ou 10nF ou 100nF ... la valeur n'étant pas très critique car leur influence à ces endroits est relativement négligeable sur la réponse du filtre ( Merci à F1NFY / F1LPV / F5RAZ entres autres pour ces échanges enrichissants ).

Lien de la vidéo Russe :

https://www.youtube.com/watch?v=fnNK-VFzzaQ

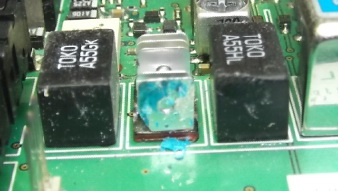

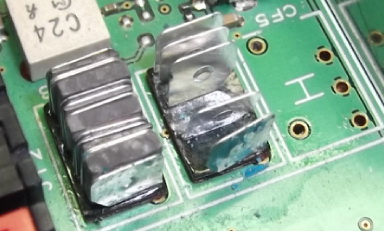

Cette méthode de changement des filtres céramique 455KHz peut paraitre barbare à première vue, mais elle reste efficace.

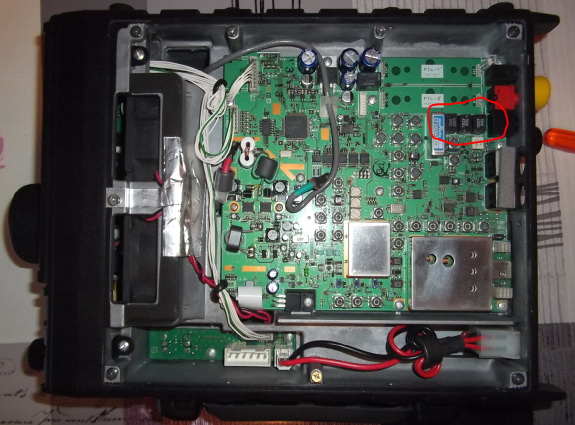

Ayant acquis récemment un Yeasu FT-897 d'occasion et suite à une panne sur ces filtres survenu sur un FT-857 d'un ami OM Valentin F4HVV, je me suis mis à regarder de plus près dans quel état était mes filtres céramique 455KHz bien que je ne constatais pas encore de défaut en réception.

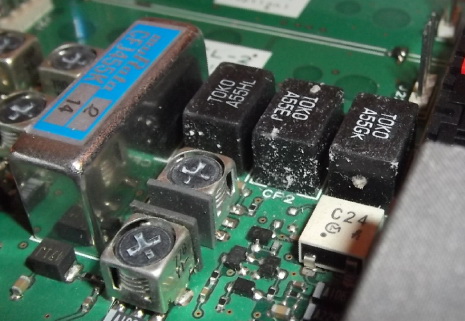

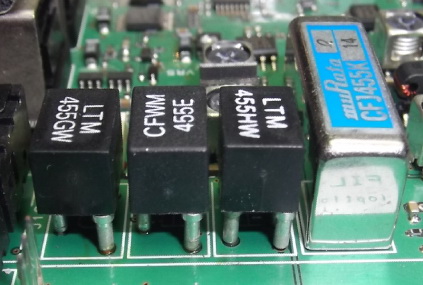

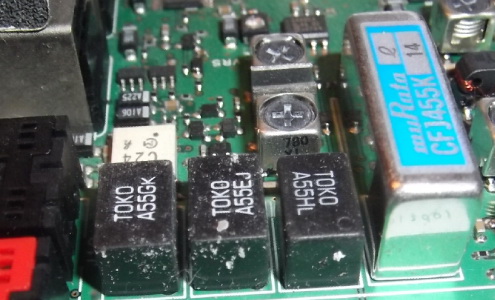

J'ai bien fait car les symptômes au moins visuel étaient là. En effet, des sortes de dépôts apparaissent sur le dessus des capôts noirs des filtres 455KHz. Ce ne sont pas des saletés mais une sorte de réaction chimique qui vient affecter le bon fonctionnement des filtres. Ce problème étant tellement répandu sur les FT-897 et les FT-857 que l'on trouve très facilement sur le Net des revendeurs de Filtres Céramique 455KHz de remplacement et pour une somme très modique. Cette réparation peut donc se faire à un prix raisonnable, le seul souci est d'être soigneux sur la procédure en utilisant du matériel adapté car les CMS au voisinage de ces filtres sont très petit ( 0402 ) et il faut donc veiller à ne pas les endommager. Personnellement, j'ai opté pour monter les filtres sur des supports tulipes pour une question de facilité de remplacement si le souci venait à réapparaitre plus tard.

Vous trouverez ci-dessous des photos du changement des filtres que j'ai réalisé en préventif sur mon FT-897 :

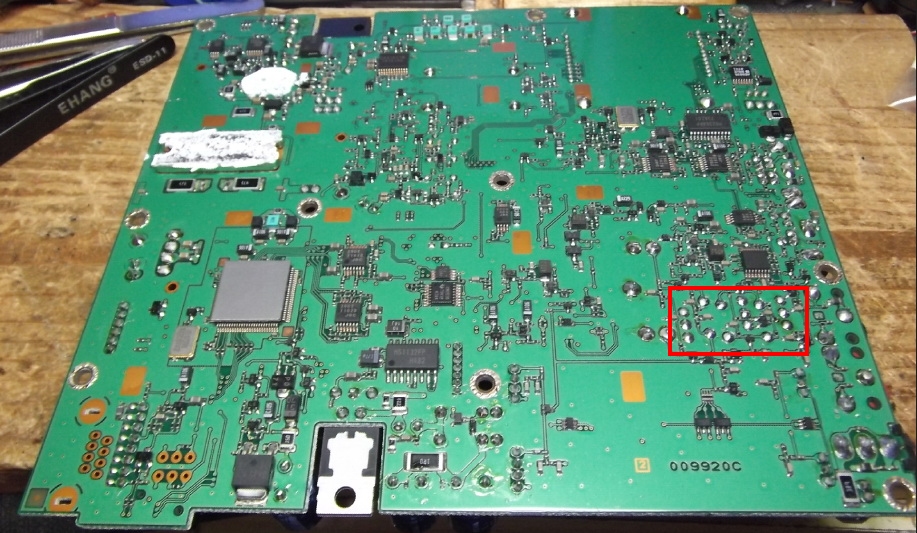

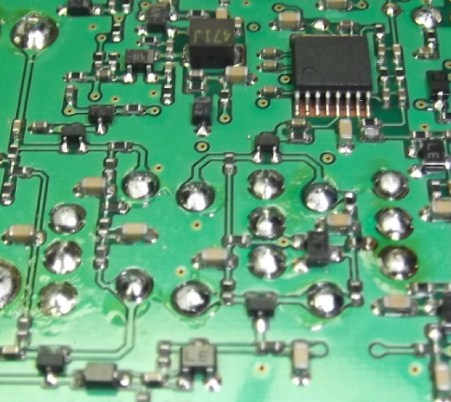

Emplacement des soudures des Filtres
