J'ai réalisé cette antenne afin qu'elle soit polyvalente dans mes utilisations de tous les jours. Elle fonctionne dans toute la bande 13cm et je la destine dans un 1er temps à une utilisation pour de la TVA sur 2,3Ghz ( 2307 Mhz ) .

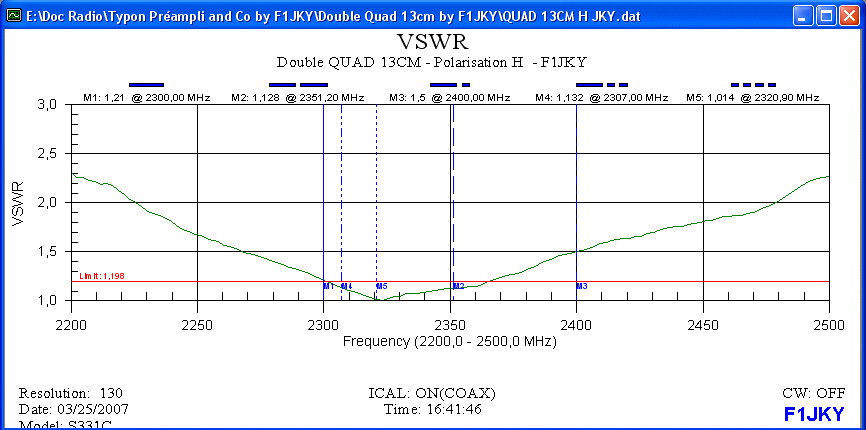

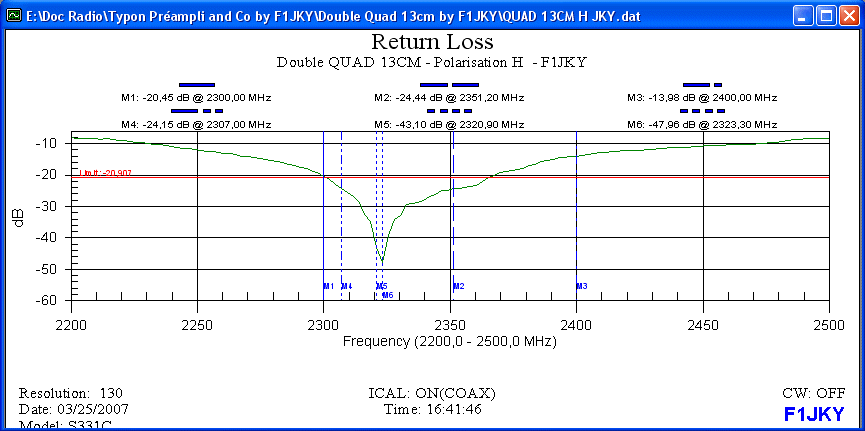

Elle a été volontairement centrée sur 2320Mhz , qui est la fréquence SSB . Le RL est de -43 dB à cette fréquence .

Il est entièrement possible de ne pas recpecter les types et les diamètres des matériaux utilisés ds le montage ci-dessous , mais alors ne vous étonnez pas si le réglage de votre aérien ne correspondent pas au miens , voir se révèle être très difficle car sur 2,3Ghz , on est vite à côté de la plaque .

Etant donné que de bonnes images avec de bons schémas valent mieux que de long discours , je vous souhaite une bonne réalisation .

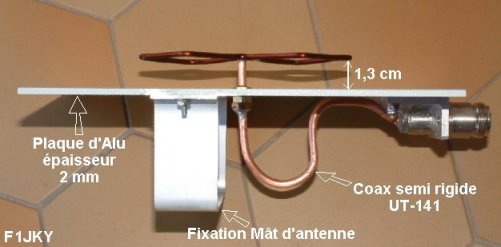

Les matériaux utilisés pour la fabrication de l'antenne Double Quad 13 cm sont extrèmement simple :

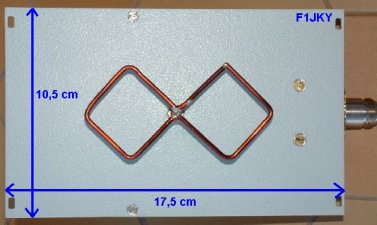

- Plaque d'Aluminium : Epaisseur 2 mm - Dimensions 175x105 mm .

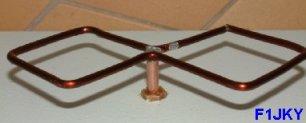

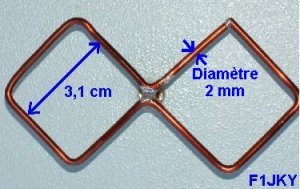

- Fil de cuivre émaillé de 2 mm ( 3 mm devrait donner une BP encore plus intéressante ) .

- Coax semi-rigide UT-141 : env 15 cm ( trouveable en récup ou ds les salons RA ) .

- Fiche Bannane chassi laiton + 2 écrous laitons ( pour faire la traverser du coax ds la plaque alu et pouvoir le souder afin de mettre à la masse le coax ) .

- Une fiche N femelle de bonne qualité ( Radiall ) .

- Mastic Silicone du type de celui utilisé pour faire des joins d'étanchéïté de parbrise auto ( trouveable en magasin de bricolage ou en magasin auto ) .

A vos fers , perceuses et tournevis !!

Christophe , F1JKY .

Cyrille F8CED a utilisé cette description comme source afin de réutiliser une ancienne parabole MétéoSat. Cette antenne lui permet d'être QRV sur 2320MHz pour différents types de trafic comme la SSB et la réception des Satellites Sirius 1 - 2 & 3 ... voir son PDF de présentation de son antenne parabolique ici :

http://f6kbg.ref-union.net/F8CED/antenne_2320_f8ced.pdf
