J'ai réalisé cette antenne afin qu'elle soit polyvalente dans mes utilisations de tous les jours. Elle fonctionne dans toute la bande des 23cm aussi bien ds la portion de la TVA que de la SSB .

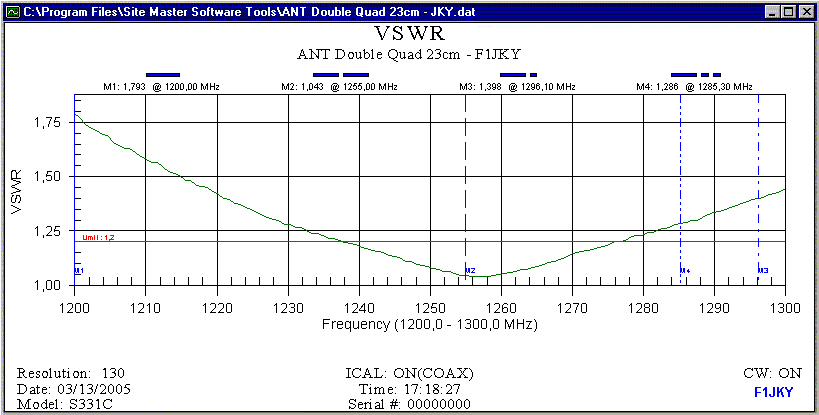

Un bon Ros-mètre et un peu de patience vous permettra de mettre au point cet aérien sans aucun problème . Il n'est pas obligatoire ( et heureusement ) d'avoir accès à du matériel de mesure professionnel pour pouvoir la mettre au point ou tout du moins approcher le plus possible de la réalité .... même si cela se révèle très pratique !

Il est entièrement possible de ne pas recpecter les types et les diamètres des matériaux utilisés ds le montage ci-dessous , mais alors ne vous étonnez pas si votre réglage de votre aérien ne correspondent pas au miens , voir se révèle être très difficle .

Etant donné que de bonnes images avec de bons schémas valent mieux que de long discours , je vous souhaite une bonne réalisation .

Les matériaux utilisés pour la fabrication de l'antenne Double Quad 23 cm sont extrèmement simple :

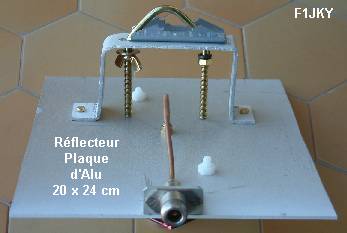

- Plaque d'Aluminium : Epaisseur 2,5 mm - Dimensions 240x200 mm .

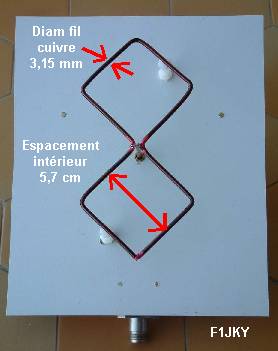

- Fil de cuivre émaillé de 3,15 mm ( 3 mm devrait donner quasi le même résultat sur la BP ) .

- Coax semi-rigide UT-141 : env 15 à 20cm ( trouveable en récup ou ds les salons RA ) .

- Fiche Bannane chassi laiton + 2 écrous laitons ( pour faire la traverser du coax ds la plaque alu et pouvoir le souder afin de mettre à la masse le coax ) .

- Une fiche N femelle de bonne qualité .

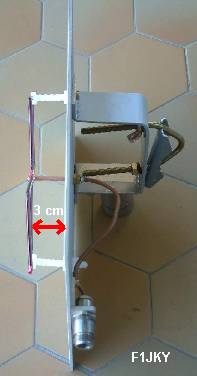

- 2 boulons plus leurs écrous en plastic afin de réaliser le support du dipôle de la double quad et aider à rigidifier le tout ( trouveable en magasin de bricolage type Leroy Merlin ) .

- Mastic Silicone du type de celui utilisé pour faire des joins d'étanchéïté de parbrise auto ( trouveable en magasin de bricolage ou en magasin auto ) .

A vos fers , perceuses et tournevis !!

Christophe , F1JKY .
