Préampli UHF

à MGF-1302

Type DJ9BV

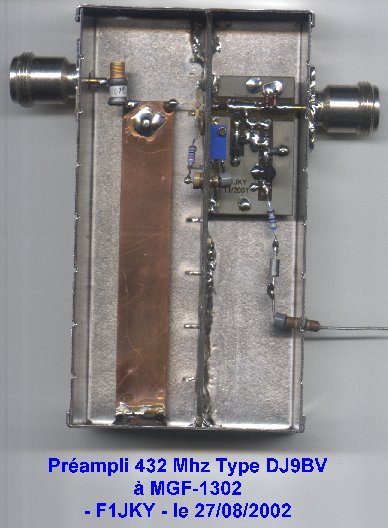

Cette 1ère version faite le 08/2002 par F1JKY à obtenu :

Gain = 16,6 dB ; NF = 0,6 dB

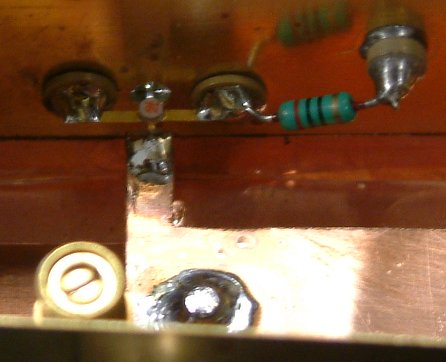

Voici une des astuces de montage du MGF-1302 à effectuer pour gagner sur le NF .

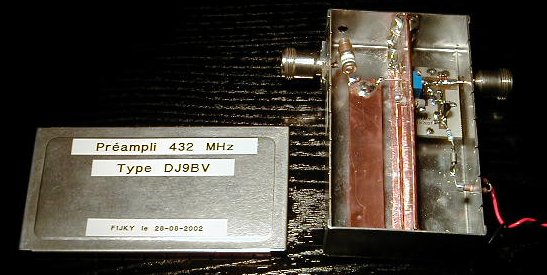

Cette photo est issus d'une 2ème version faite le 10/2003 par F1JKY .

Gain obtenu = 18,83 dB ; NF = 0,72 dB



Mesure du préampli v1 faite par F5LGJ

( 24 ko )

Mesure du préampli v2 faite par F5LGJ

( 127 ko )

Doc & PCB du préampli de DJ9BV

( 381 ko )



Vous trouverez le Datasheet du MGF-1302

ds notre rubrique Datasheet .



Bonne Réalisation !!!

F1JKY & F5LGJ
