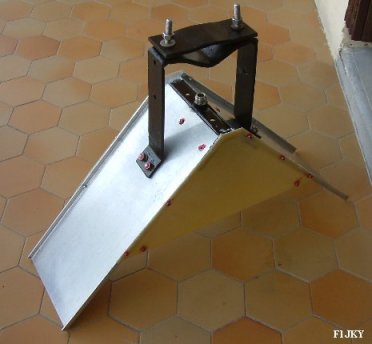

Cette antenne a été réalisée à l'époque par Bernard F1ANG . Je me suis permi de reprendre cette antenne , de lui refaire une beauté et surtout de l'aligner avec du matériel professionnel ce qui facilite bien les choses .... ;o))

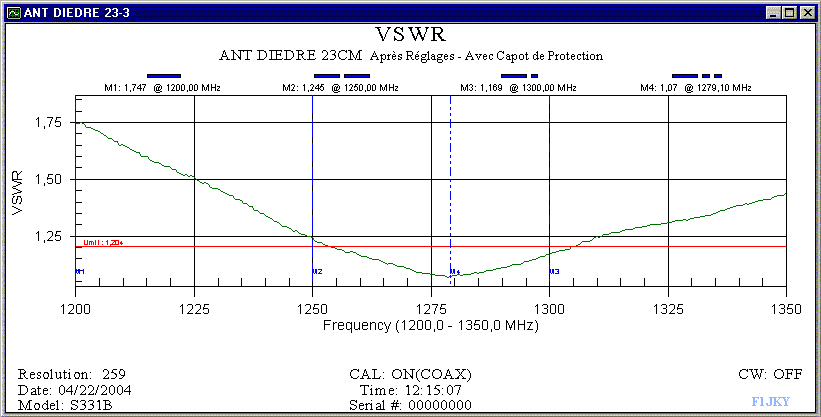

Ceci dit , un bon Ros-mètre et un peu de patience vous permettra de mettre au point cet aérien sans aucun problème .

Etant donné que de bonnes images avec de bons schémas valent mieux que de long discours , je vous souhaite une bonne réalisation .

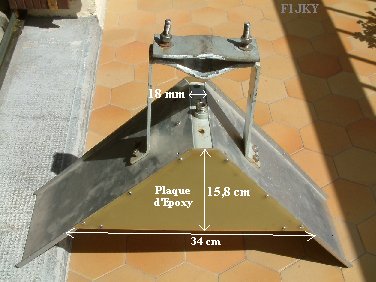

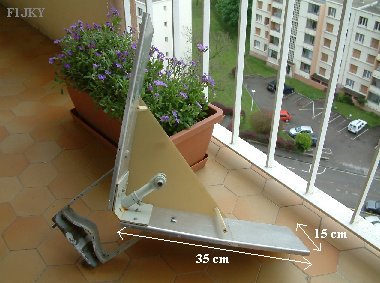

Les matériaux utilisés pour la fabrication de l'antenne Dièdre 23 cm sont extrèmement simple :

- Plaques d'Aluminium

- Tuyau de Cuivre 18mm ( long 8 cm ) + tuyau 10mm ( long 8 cm / 2 )

- 10 cm de RG-58

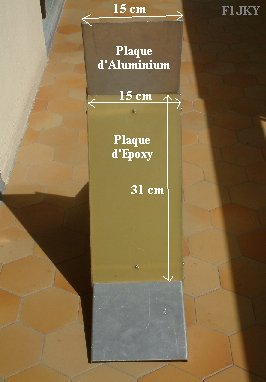

- Plaques d'Epoxy vierge de tout cuivre pour effectuer le capotage de l'antenne .

- Une fiche N femelle de bonne qualité .

Il est bien évident que certains matériaux peuvent être remplacé par d'autres ayant le même effet du type plaque de cuivre ou laiton pour le réflecteur ... etc ...

De même un capotage de type fibre de verre serait vraissemblablement meilleur qu'une plaque d'Epoxy qui n'est pas neutre à 1,2 Ghz .

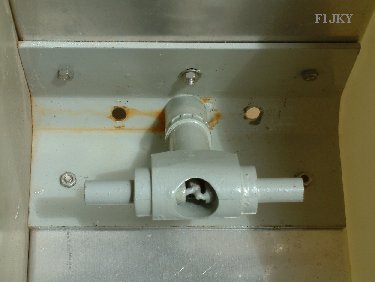

La seule chose , c'est qu'il faudra peut-être ré-ajuster les réglages au niveau du dipôle afin d'avoir le meilleur Ros possible dans la portion de bande souhaité .

Il y a des chances pour que cette antenne soit prochainement installée à Chamrousse pour la balise 23 cm .Le pb de celle-ci , c'est quelle est directive et que pour une balise , il vaut mieux une omni de type Halo , Bigweel , ou encore à Fentes .Quoi qu'il en soit , ce sera une antenne toujours bien plus performante que ce qui est actuellement en place ... ;o))
