Voici un petit montage extrèmement simple à réaliser et qui se révèle très ludique .

Je voulais réaliser ce montage depuis très longtemps et grace aux conseils avisés de Olivier F5LGJ , j'ai pu arriver à mes fins .

Ce détecteur de HF très simple , pourra vous aider à faire comprendre certains principes de base de la radio . En effet , vous pourrez mettre en évidence :

- qu'une onde radio émise par un Eméteur , peut-être captée par une autre antenne et être transformée en une énergie suffisante pour éclairer une LED .

- les 20dB d'écart entre la polarisation Verticale et la polarisation Horizontale d'une antenne par rapport à une autre .

- Le gain et la directivité d'une antenne directive par rapport à une antenne GP ( omnidirectionnelle ) . Vous pourrez également " montrer " les lobes de rayonnement d'une antenne directive .

Bref , vous le voyez , ce ne sont pas les manips qui manquent pour un si petit montage .

Je pense que c'est un bon montage à avoir dans un radio club afin de faire comprendre ces notions aux Oms désireux d'en savoir un peu plus sur ces aspects difficilement palpables autrement .

Pour ceux qui voudraient pousser un peu plus les manips , il serait intéressant de construire un vrais champ mètre avec un galva , ce qui permettrait d'avoir une indication de niveau ...

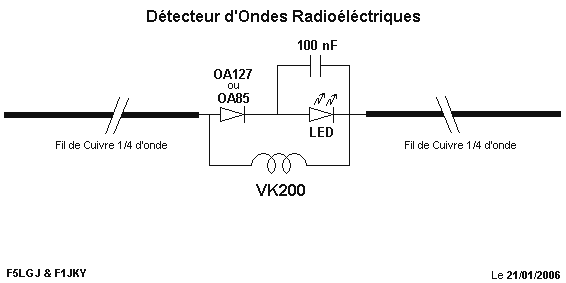

Les composants de ce montage sont très simple : Une diode au germanium type OA127 ou OA85 , Une LED , Une self de choc VK200 , Une Capa de 100nF et un bout de fil de cuivre .

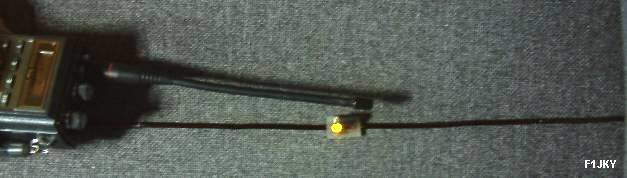

Voici quelques photos qui vous aideront dans votre réalisation :

Cette réalisation est sans aucune prétention et , il faut bien le dire , je n'ai pas inventé l'eau chaude .... mais , cette jeune réalisation a déjà fait ces preuves et surtout à aidé certains à mieux comprendre .... ce qui était mon but !

Bonne réalisation !!
