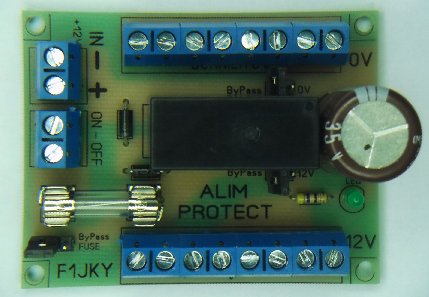

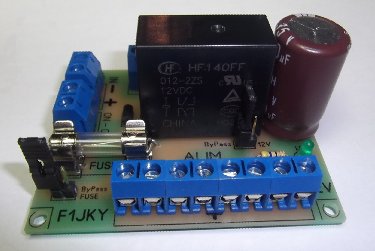

Prototype câblé

by F1JKY

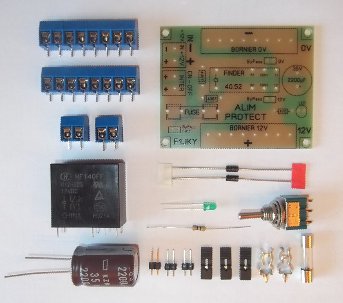

Kit câblé

by F1JKY

Ayant construit ma ligne 10GHz dernièrement, je me suis à nouveau trouvé confronté au problème de devoir protéger, à minima et simplement, tous les éléments constituant ma ligne 3cm contre les éventuelles inversions de polarités.

De plus, une distribution de l'alimentation +12V à tous ces éléments était la bien venue afin de facilité la mise en boite de l'ensemble.

La dernière chose que j'ai voulu cette fois-ci implémenter, était une possibilité de dépanner facilement cette platine sans avoir de matériel spécifique lorsque je serais sortie sur mon point haut favori ... car rien de plus rageant de devoir annuler une sortie radio pour une étourderie ... donc j'ai rajouter des Jumpers qui permettent de by-passer les divers élements de protection qui auraient pu être déclenchés suite à une erreur de câblage ... mais attention, ce système de "dépannage vite fait sur le gaz", ne doit être que temporaire et la platine devra être réparée une fois rentré à la maison.

Vous verez que cette platine peut être facilement reproduite et utilise des composants très courant que vous avez peut-être dans vos fonds de tiroires.

J'ai utilisé cette platine pour ma ligne 10GHz, mais elle peut très bien être utilisée pour n'importe qu'elle autre réalisation personnelle.

De base, cette platine est prévue pour fonctionner sous +12V, mais elle peut très bien fonctionner sous +5V ou +24V moyennant le remplacement du relais et de la résistance R1 de la LED.

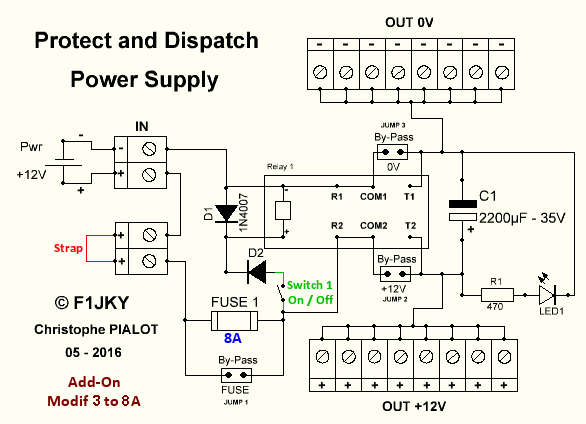

Tel quel, cette platine est prévue pour fonctionner avec une consommation Max de 3A sous +12V, cependant, en applicant la légère modification de câblage que je préconise en ANNEXE 1 du PDF ci-dessous, vous pouvez utiliser cette platine avec une consommation maximum de 8A sous +12V.

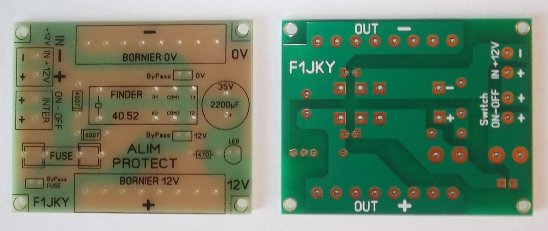

Comme par le passé, j'ai fait tirer qqes platines supplémentaires en vu de mes futurs bricolages. Mais comme je n'utiliserais certainement pas toutes les platines, autant que cela puisse rendre service à d'autres. Donc j'ai quelques platines ( PCB + Composnants à assembler par vous même ) potentiellement de disponible afin que le plus grand nombre puisse avoir accès facilement à cette modeste réalisation. Il va de soit que ce sera forcément en quantité limitée, mon but étant de faciliter la vie de nos copains bricoleurs et non de monter un magasin !

Quelques PCB + Composants sont disponibles, Donc si vous êtes intéressés, écrivez moi un mail ICI .

NB : La Quantité est LIMITE car je ne suis pas un magasin, mon but est de seulement facilité l'accès à cette réalisation à quelque uns d'entres vous et NON de faire de l'Argent avec ( désoler de devoir faire cette précision mais elle me semble nécessaire pour éviter toute ambiguités ).

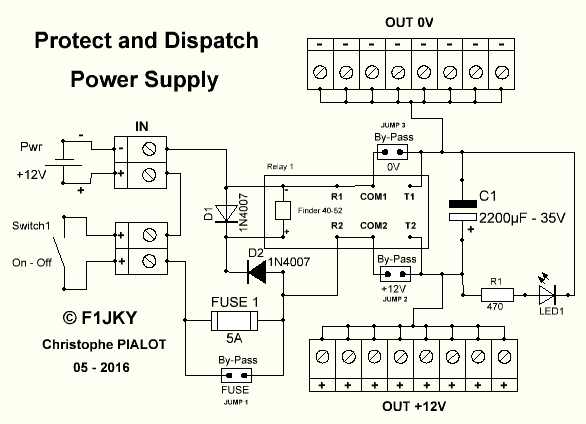

PS n°1 : voir ci-dessous le Document de Présentation du projet Protect and Dispatch Power Supply.

PS n°2 : voir ci-dessous le Document de la Description, de l'Add-On et des Mesures du projet Protect and dispatch Power Supply.

Bonne réalisation !!

Christophe, F1JKY.
