Cet article m'est venu après avoir été contacté par mail par David F8GIL qui souhaitait avoir quelques précisions sur la mise à la terre d'un pylône suite à un post que j'avais écrit, il y a de cela fort longtemps, sur la liste de diffusion "Antennes" en réponse à une question posée par un Om de la liste.

Je ne prétends pas avoir toute la connaissance en la matière, loin s'en faut, mais je vais juste vous donner quelques indications de ce qui se fait dans le millieu professionnel dans lequel je sévis ... ;o)

Je vous invite à consulter le site de F5AD qui a effectué une compile des réponses qui avaient été formulées sur la liste Antennes ou vous pourrez lire ou relire mon post sur le sujet ... Voir à cette URL : http://f5ad.free.fr/ANT-QSP_F5AD_Pylone_et_prise_de_terre.htm

Plutôt que de vous "bassiner" avec de longues explications pas forcément très claires pour tous, j'ai, à l'occasion de l'un de mes passages sur un site Pro, effectué quelques photos que j'ai agrémentées de légendes. Vous pouvez cliquer sur ces photos afin de les avoir en meilleur définition (voir ci-dessous).

Donc voici dans les grandes lignes ce qui devrait être fait :

- La pointe de Parafoudre : Elle doit être placée à la cime du Pylône, au-dessus des antennes les plus hautes du pylône, afin qu'en cas d'éfluve de foudre ou d'impact direct, ce soit elle ( et pas les antennes !! ) qui soit solicitée et donc qui écoulera l'énergie jusqu'à la mise terre qui aura été fabriquée à la base du pylône. Cette pointe de parafoudre est reliée à la terre du Pylône à sa base via un méplat de cuivre étamé de 30x2.

- Au niveau des antennes : Dans la mesure du possible, le support et les antennes (en fonction de leur type car dans notre hobby, nous utilisons des antennes directives avec un rotor, ce qui change la donne) devraient être tous les deux et indépendamment reliés à la terre via une barette de mise à la terre en cuivre et une descente de 30x2 (méplat de 30mm de large par 2mm d'épais en cuivre étamé) jusqu'à la base du pylône (de préférence on se raccorde sur la descente existante du 30x2 venant de la pointe de parafoudre).

- Au niveau des Coaxiaux : pour bien faire, il faudrait au minima, 4 points de mise à la terre par le biais de Kit de mise à la terre que l'on trouve dans le commerce ( mais on peut aussi se les fabriquer ). Il faut une mise à la terre au plus près de l'antenne, une en sortie de pylône, une avant de rentrer dans le shack et une dans le shack. si vous voulez poussez plus loint, vous pouvez aussi mettre des éclateurs à gaz ( au niveau du shack ) qui vous permettront aussi de protéger l'âme du coax. Mais attention à bien étanchéifier correctement le coaxial à l'endroit des mises à la terre afin qu'il n'y ait pas d'humidité qui rentre à l'intérieur du coaxial sous peine de le détériorer.

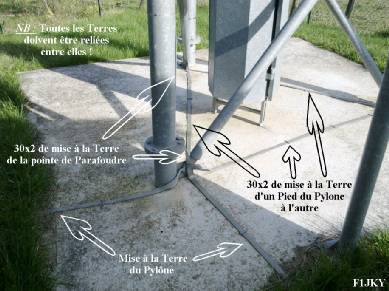

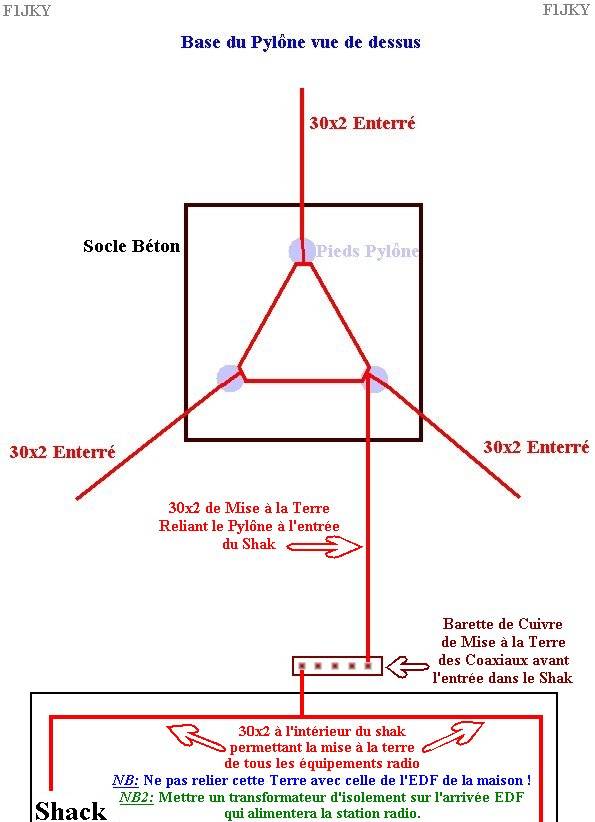

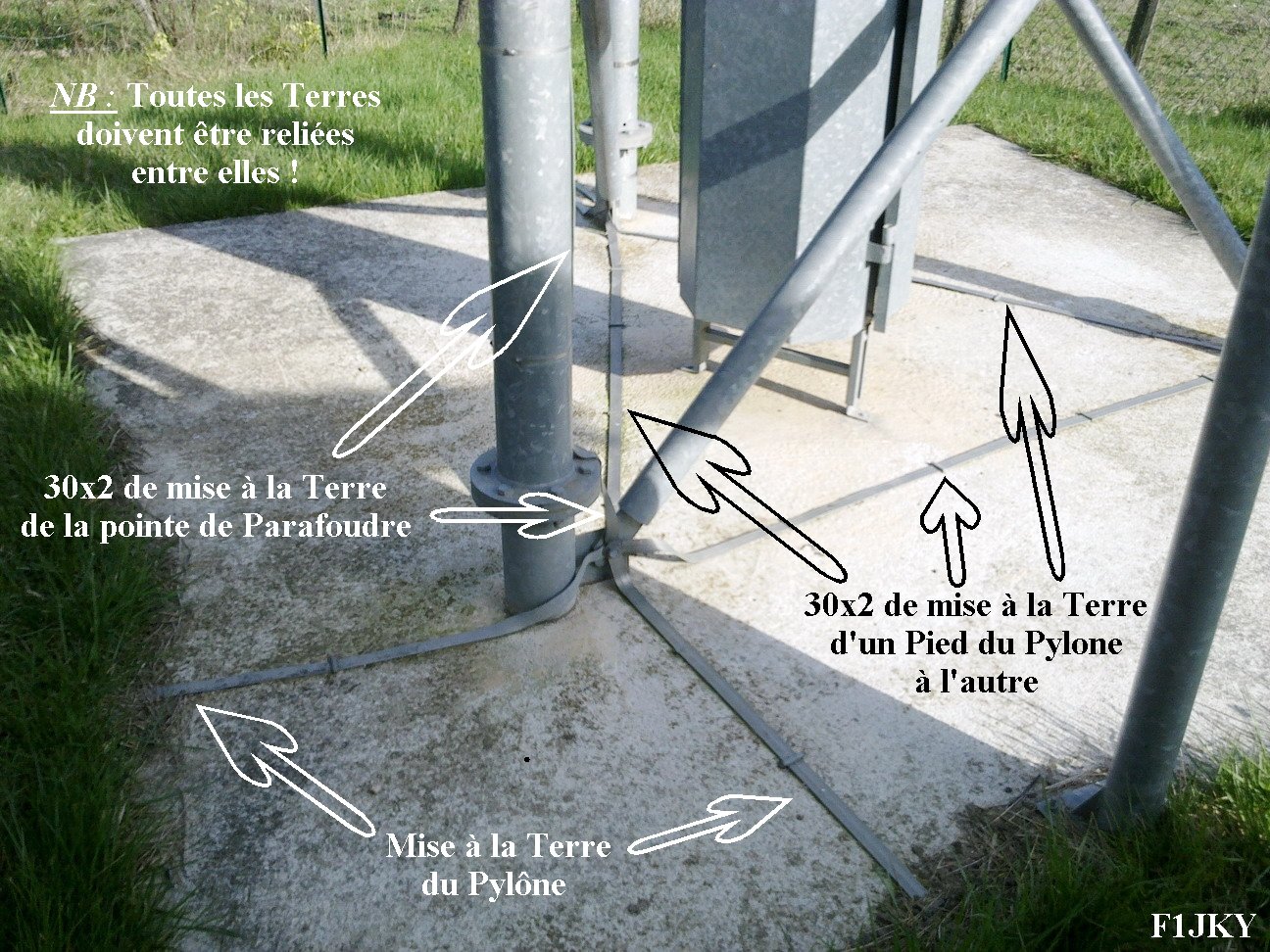

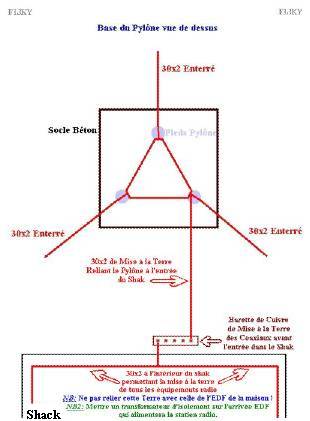

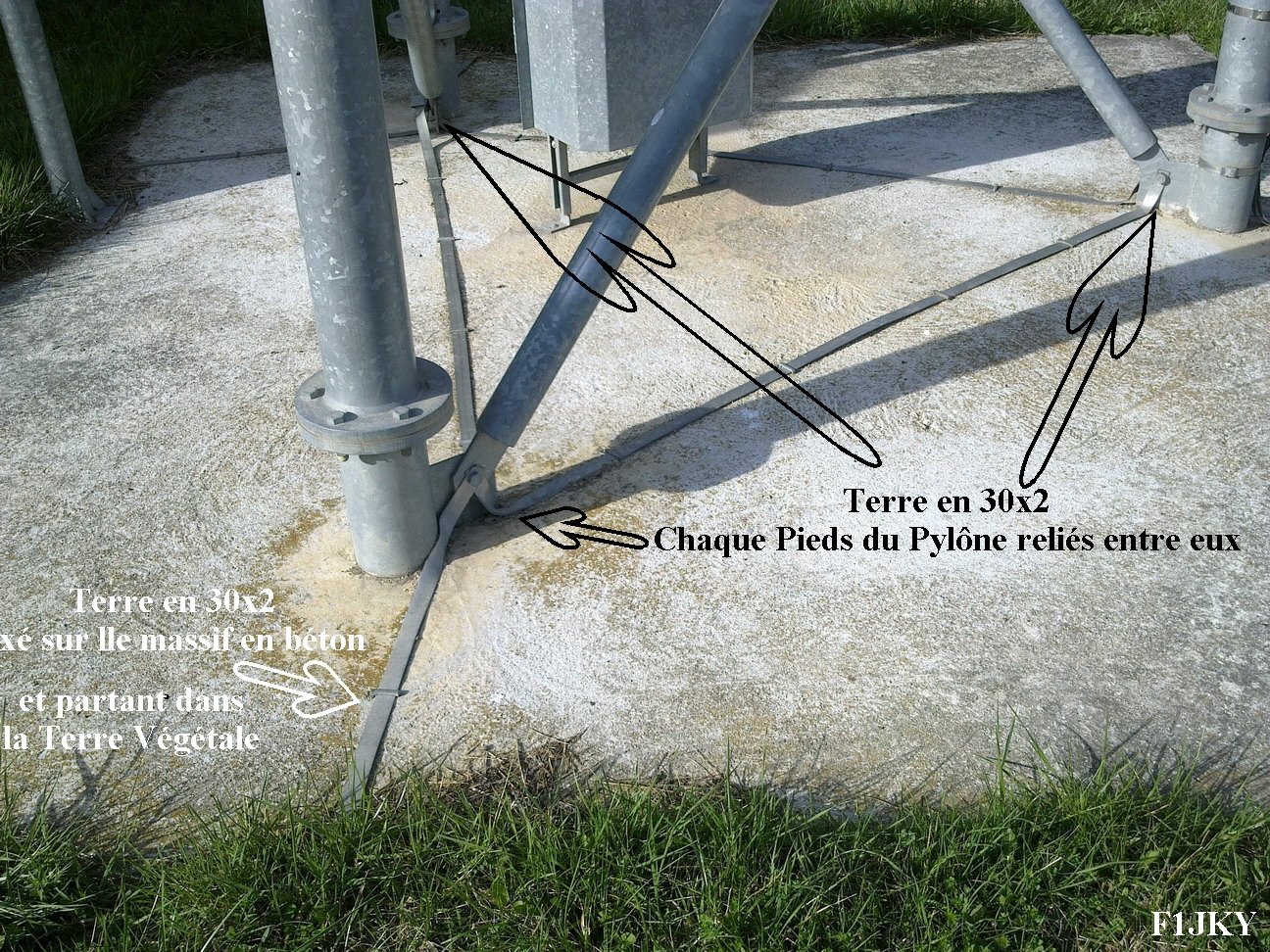

- Au niveau du Pylône : Chaque pieds du pylône doivent être raccordés aux autres par un 30x2, ce qui forme un triangle dans le cas d'un tripode. De chaque pieds, partira un autre 30x2 qui ira jusqu'en bordure du massif en béton pour ensuite être enterré sous au moins 20cm de terre sur une longueur de 3 à 4m voir plus si possible, ceci en fonction de vos possibilités ( et pourquoi pas utiliser des piquets de terre en terminaison de ces 30x2 surtout si vous ne pouvez pas en enterrer une grande longueur ) .... vous avez ainsi constitué la mise à la terre du pylône mais il serait de bon ton que quelqu'un puisse vous la mesurer avec un appareil ad-hoc afin de vous assurer de sa bonne qualité. Il faut qu'elle soit la moins résistive possible => Inférieur à 10 Ohm si possible. A la base du pylône, vous pouvez utiliser une plaque de terre en cuivre pour raccorder les différents 30x2 comme par exemple, le 30x2 de la pointe de parafoudre + les 30x2 qui vont aux 2 autres pieds du pylône + le 30x2 qui va en terre + le 30x2 qui va au shack. Dans la mesure du possible, essayez d'éviter des angles droits avec le 30x2 constituant la terre bien que dans le millieu pro ou j'exerce, cela n'est pas toujours respecté. NB : toutes les terres doivent être reliées entre elles, elles ne doivent en former qu'une seule.

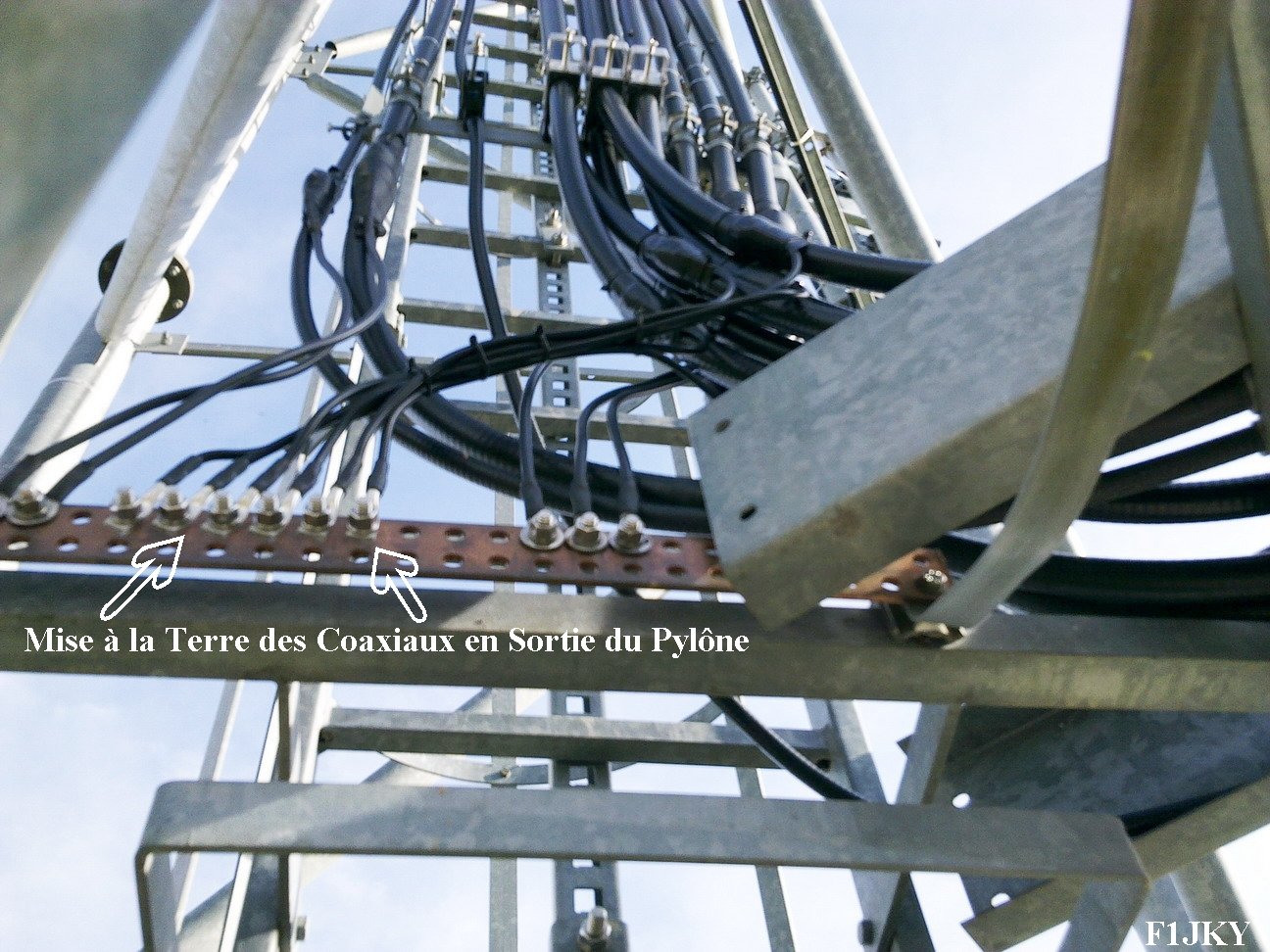

- A la sortie du pylône : une plaque de terre en cuivre sera posée et elle sera connectée avec le 30x2 venant de la descente de terre de la pointe de parafoudre du pylone + elle recevra les mises à la terre des coaxiaux .

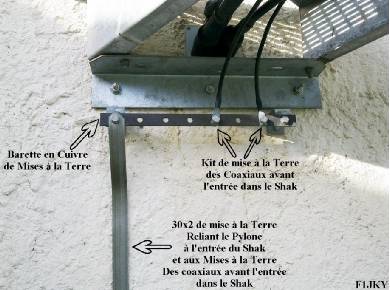

- A l'entrée ( = à l'extérieur ) du shak : une plaque de terre en cuivre sera posée et elle viendra recevoir le 30x2 venant de la mise à la terre du pylone + les mises à la terre des coaxiaux + le 30x2 qui rentrera dans le shack.

- Dans le Shack ( à l'intérieur ) : le 30x2 venant de l'extérieur et donc de la mise à la terre du pylône, longera le bas du mur du shack ce qui permettra de raccorder tous les équipements radios de la station à la terre commune du pylone ( idem pour toutes les prises 220v, les appareils de mesures et autres appareillages électriques ).

- l'EDF du shack : Dans ces conditions d'installation, il ne faut pas utiliser la terre venant de l'EDF car en théorie, elle devrait être moins bonne que la vôtre et donc vous aller avoir une différence de potentiel entre votre terre et celle de l'EDF qui peut s'avérer dangeureuse pour vous et vos équipements. Donc vous oubliez la terre EDF et vous raccordez tous vos équipements ( radios, toutes les prises 220v, les appareils de mesures et autres appareillages électriques ) sur votre propre terre venant du pylône. Pour parfaire l'installation électrique, il vous faudra installer un transformateur d'isolement suffisamment dimensionné pour vos besoins sur le secteur 220v, ce qui vous permettra d'isoler le shack du reste de la maison. A la suite du transfo d'isolement, il sera aussi intéressant d'installer un parafoudre monophasé protégeant le neutre et la phase de votre installation électrique de votre shack.

Je suis conscient que l'installation décrite ci-dessus est assez lourde, notamment financièrement, pour un amateur et qu'il est possible de faire l'impasse sur certaines choses .... mais .....

Quoi qu'il en soit, chacun voit midi à sa porte et sera son seul juge. J'espère que ces quelques indications que je vous donne et que j'ai rencontrées lors de mon activité professionnelle vous seront utiles. Mais ATTENTION, je ne pourrais être tenu pour responsable de quoi que ce soit car vous être grand et vous être libre de suivre ou pas ces indications qui sont ce qu'elles sont car en la matière, le sujet est loin d'être maitrisé, même par les grandes sociétés de ce monde et chacun y va de ses arguments fondés ou non ... vous voilà prévenu.

Christophe F1JKY .
